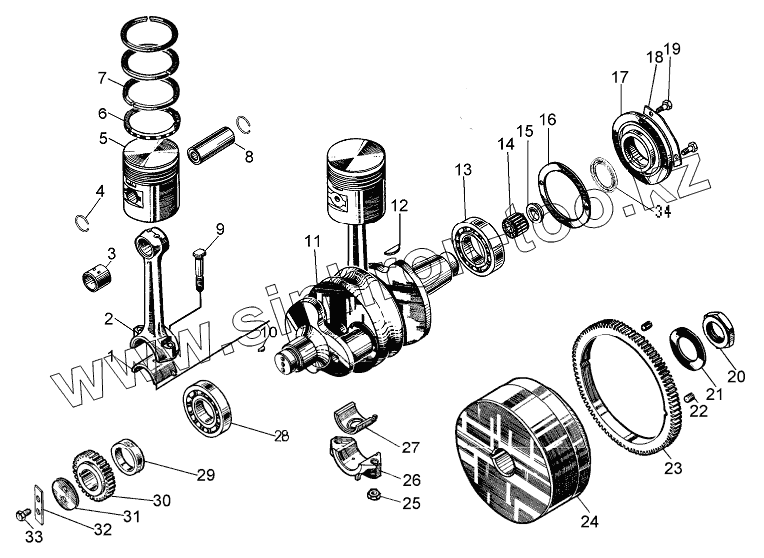

Каталог запасных частей к технике: ЧТЗ Т-10М. Кривошипно-шатунный механизм пускового двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 А23.01-5403 Вкладыш
2 03344 Шатун
3 03148 Втулка шатуна
4 17-03-29 Кольцо
5 17-03-27 Поршень
6 СТ-03351 Кольцо поршневое маслосъемное
7 СТ-03350 Кольцо поршневое компрессионное
8 03158 Палец поршневой
8 03158-1 Палец поршневой
9 03346 Болт шатунный
10 34126 Шпонка
11 03341 Вал коленчатый
12 3423 Шпонка
13 211АК Подшипник 211АК
14 3К20x34x24,3Е Подшипник 3К20x34x24,3Е
14 45804 Подшипник 45804
15 03134 Заглушка
16 40301 Прокладка
17 17-03-23 Крышка
18 17-03-16 Пластина
19 БолтМ6x16.58.019 Болт М6x16.58.019
20 03144 Гайка
21 31100 Шайба
22 ВинтВ.М8-8gx12.14Н Винт В.М8-8gx12.14Н
23 17-03-3 Венец маховика
24 17-03-2 Маховик
25 3082 Гайка
26 03345 Крышка шатуна
27 А23.01-5404 Вкладыш
28 210АК Подшипник 210АК
29 03174 Кольцо
30 03356 Шестерня
31 03142 Шайба
32 3199 Пластина
33 БолтМ8x20.58.019 Болт М8x20.58.019
34 Манжета1,2-55x80-1 Манжета 1,2-55x80-1
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
