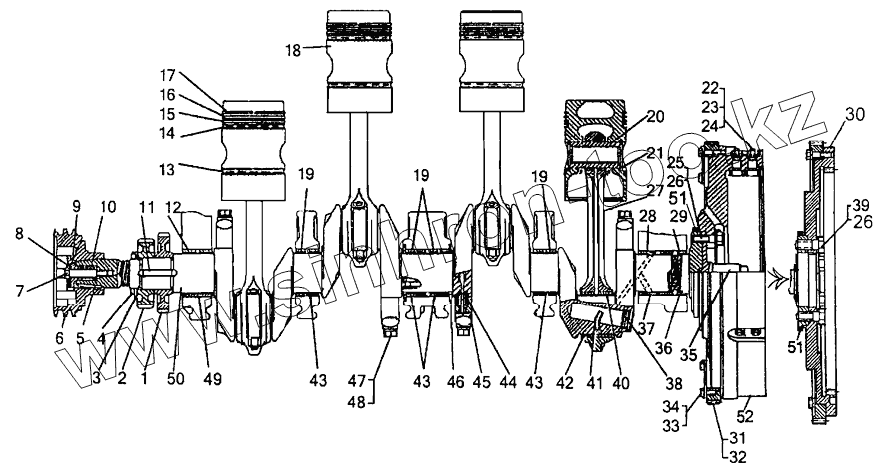

Каталог запасных частей к технике: ЧТЗ Т-10М. Кривошипно-шатунный механизм дизеля

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
10
10
11
12
13
14
15
17
18
19
19
19
20
21
22
23
24
25
26
26
27
28
29
30
30
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
43
43
44
45
45
45
45
45
46
47
48
49
50
50
50
50
51
51
52
52
52
Позиция на иллюстрации Заводской номер детали Название детали
1 16-03-37 Шестерня
2 16-03-20 Шестерня
3 16-03-49 Шайба
4 03323 Гайка
5 34107 Шпонка
6 14-03-12 Шкив коленчатого вала
7 03331 Болт
8 51-03-15 Стопор
9 31337 Пластина замковая
10 16-03-112СП Вал коленчатый
10 16-03-112ОКСП Вал коленчатый
10 16-03-112ОШСП Вал коленчатый
10 16-03-112ОКШСП Вал коленчатый
11 34106 Шпонка
12 А23.01-103.059-04 Вкладыш коренного подшипника верхний
13 СТА27.17.83.072 Кольцо маслосъемное
14 СТА27.17.83.000 Кольцо маслосъемное
15 СТА27.07.01.064 Кольцо компрессионное
17 СТА27.07.02.162 Кольцо компрессионное
18 51-03-40-01 Поршень
19 А23.01-103.061-04 Вкладыш коренного подшипника верхний
20 16-03-50-01 Палец поршневой
21 03306 Замок
22 16-03-13 Сухарик
23 3011 Гайка
24 16-03-12 Пластина замковая
25 28504 Болт
26 31335 Пластина замковая
27 51-03-112СП Шатун
28 А23.01-103.063-04 Вкладыш коренного подшипника верхний
29 А23.01-103.065-04 Вкладыш коренного подшипника верхний
30 65-03-103СП Маховик
30 65-03-103СП Маховик
30 65-03-104СП Маховик для дизеля с ЭССП
31 59-03-21 Венец
32 03618-1 Венец
33 700-28-2465 Болт
34 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
35 16-03-17 Цапфа
36 А23.01-103.066-04 Вкладыш коренного подшипника нижний
37 А23.01-103.064-04 Вкладыш коренного подшипника нижний
38 03652 Заглушка
38 03652-1 Заглушка
39 03327 Болт
40 А23.01-100.025 Вкладыш шатунного подшипника верхний
41 03396 Труба
42 А23.01-100.026 Вкладыш шатунного подшипника нижний
43 А23.01-103.062-04 Вкладыш коренного подшипника верхний
44 14-03-17 Втулка
45 14-03-18 Противовес
45 65-03-10 Противовес
45 65-03-9 Противовес
45 51-03-16 Противовес
45 14-03-20 Противовес
46 А23.01-13701А-03 Полукольцо упорное
47 700-31-2125 Пластина замковая
48 700-28-2130 Болт
49 А23.01-103.060-04 Вкладыш коренного подшипника нижний
50 16-03-36 Вал коленчатый
50 16-03-36ОК Вал коленчатый
50 16-03-36ОШ Вал коленчатый
50 16-03-36ОКШ Вал коленчатый
51 65-03-4 Втулка
52 59-03-117СП Маховик
52 16-03-111СП Маховик
52 16-03-30 Маховик
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
