Каталог запасных частей к технике: ЧТЗ Т-10М. Кожух маховика дизеля

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

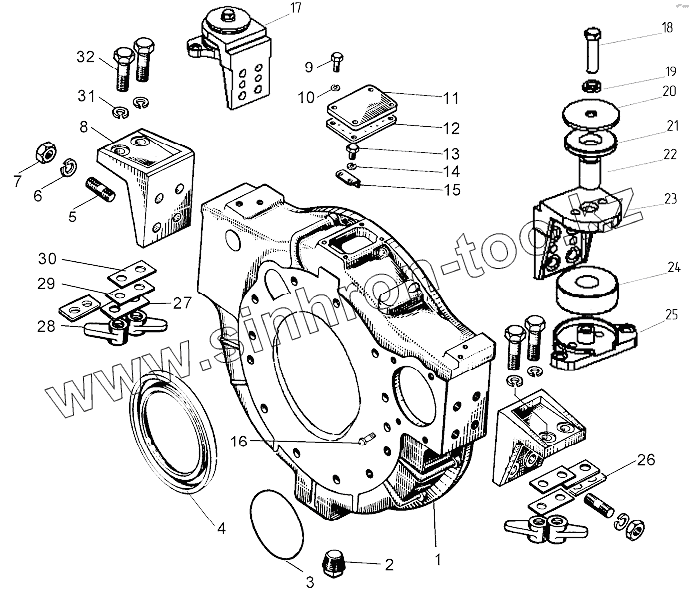

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16-01-97-01		Кожух маховика
2	37104-1		Пробка коническая
3	700-40-2904		Кольцо
4	Манжета1,2-200x240-1		Манжета 1,2-200x240-1
5	700-29-2136		Шпилька
6	Шайба22.ОТ.65Г.09		Шайба 22.ОТ.65Г.09
7	700-30-2093		Гайка
8	51-01-50		Лапа
9	БолтМ10-6дх20.58.019		Болт М10-6дх20.58.019
10	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
11	01479		Крышка
12	40856		Прокладка
13	БолтМ6-6дх16.88.35.019		Болт М6-6дх16.88.35.019
14	Шайба6Т.65Г.09		Шайба 6Т.65Г.09
15	16-01-178		Указатель
16	БолтМ12-6gx30.88.35X.019		Болт М12-6gx30.88.35X.019
17	51-01-188СП		Лапа
18	700-28-2699		Болт
19	Шайба24Т.65Г.09		Шайба 24Т.65Г.09
20	51-01-126		Прижим
21	700-40-8666		Виброизолятор
22	65-01-23		Втулка
23	51-01-123		Лапа
24	700-40-8667		Виброизолятор
25	51-01-125		Пластина нижняя
26	64-11-1		Прокладка
27	20461		Планка
28	50-11-72		Планка
29	01482		Прокладка
30	01481		Прокладка
31	Шайба20.ОТ.65Г.09		Шайба 20.ОТ.65Г.09
32	700-28-2480		Болт
