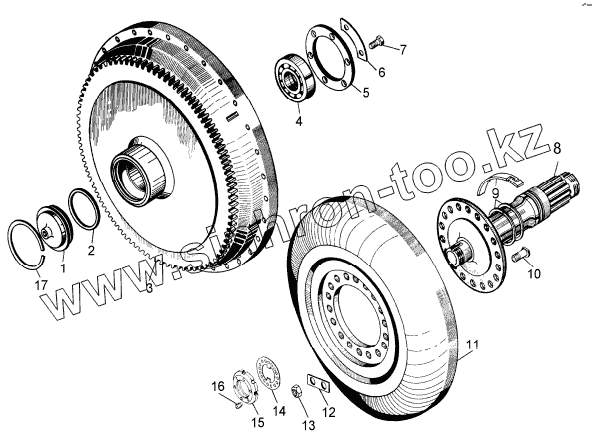

Каталог запасных частей к технике: ЧТЗ Т-10М. Корпус и колесо турбинное

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	64-14-45		Крышка
2	700-40-5919		Кольцо
3	64-14-10		Корпус
4	176309Е		Подшипник
4	176309		Подшипник
5	64-14-46		Кольцо
6	700-31-2498		Пластина стопорная
7	БолтМ10-8gx18.58.019		Болт М10-8gx18.58.019
8	64-14-12		Вал
9	64-14-123		Кольцо
10	64-14-19		Стяжка
11	62-14-1		Колесо турбинное
11	64-14-351		Колесо турбинное
12	700-31-2507		Пластина
13	ГайкаМ14x1,5.6.019		Гайка М14x1,5.6.019
14	62-14-59		Пластина
15	700-30-2264		Гайка
16	ВинтВ.М8x16.14Н.019		Винт В.М8x16.14Н.019
17	КольцоВ95		Кольцо В 95
