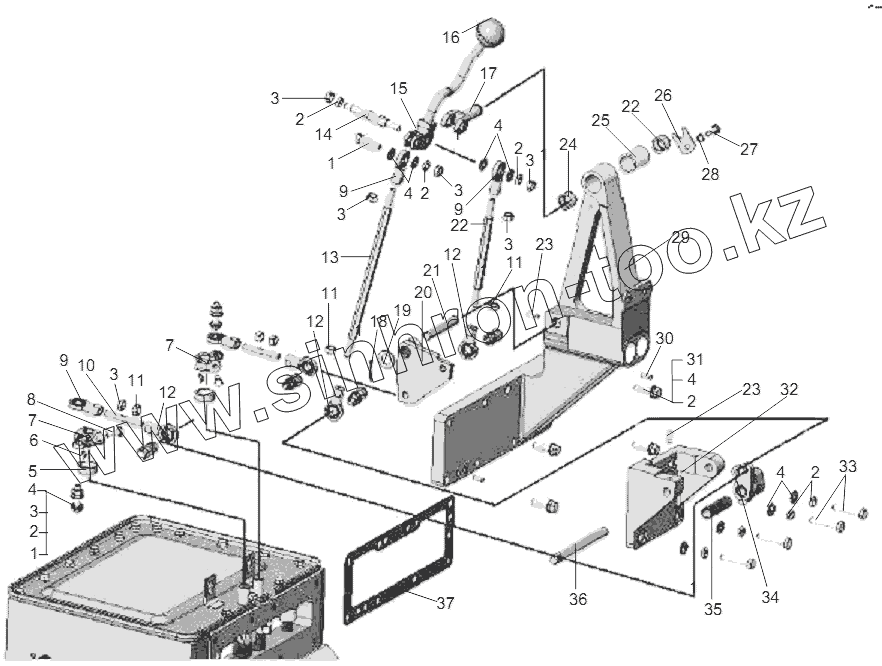

Каталог запасных частей к технике: ЧТЗ Т-10М. Коробка передач Детали управления (продолжение)

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

2

2

3

3

3

3

3

3

3

4

4

4

4

4

5

6

7

7

8

9

9

9

10

11

11

11

12

12

12

13

14

15

16

17

18

19

20

21

22

22

23

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	04207		Болт
2	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
3	ГайкаМ10-7Н.6.019		Гайка
4	31308-1		Шайба
5	65-12-318		Проставка
6	Шпонка4x6,5		Шпонка 4x6,5
7	64-12-337		Рычаг
8	БолтМ8-6gx25.88.35.019		Болт М8-6gx25.88.35.019
9	62-26-621СП		Шарнир
10	64-12-459		Тяга
11	ГайкаМ10LH-6H.8.45.019		Гайка М10 LH-6H.8.45.019
12	64-12-230СП		Шарнир
13	64-12-457		Тяга
14	64-12-348		Рычаг
15	64-12-221СП		Рычаг
16	13310СП		Рукоятка
17	64-12-349		Валик
18	Шплинт3,2x22		Шплинт 3,2x22
19	31477		Шайба
20	64-12-228СП		Рычаг
21	64-12-382		Валик
22	64-12-457-01		Тяга
23	ВинтВ.М8-8gx16.14Н.019		Винт В.М8-8gx16.14Н.019
24	942/20		Подшипник 942/20
25	64-12-378		Втулка
26	64-12-325		Чекер
27	БолтМ8-6gx20.88.35.019		Болт
28	Шайба8Т.65Г.09		Шайба 8Т.65Г.09
29	64-12-224СП		Кронштейн
30	700-32-2196		Штифт
31	БолтМ10-6gx40.58.019		Болт М10-6gx40.58.019
32	64-12-21СП		Кронштейн
33	БолтМ10-6gx55.58.019		Болт М10-6gx55.58.019
34	64-12-219СП		Рычаг
35	64-12-372-01		Втулка
36	64-12-382		Валик
37	700-40-7262		Прокладка
