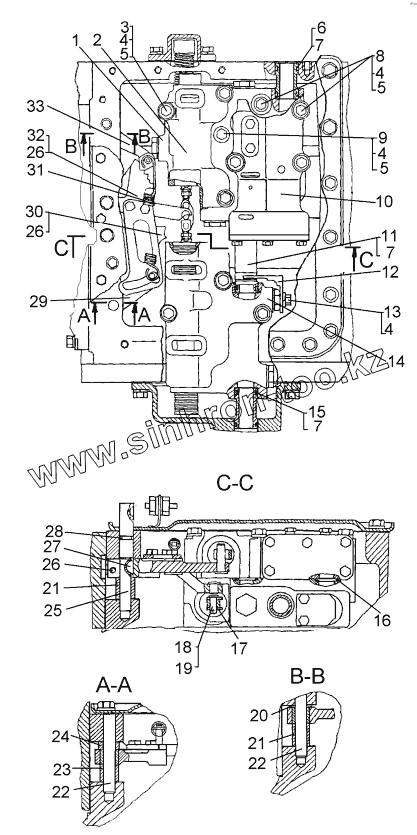

Каталог запасных частей к технике: ЧТЗ Т-10М. Коробка передач. Детали управления

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

5

5

5

6

7

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

22

22

23

24

25

26

26

26

27

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	64-12-201СП		Плита
2	64-12-202СП		Блок реверса
3	700-28-2734		Болт
4	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
5	31308-1		Шайба
6	62-12-554		Втулка
7	Кольцо027-032-30-2-2		Кольцо 027-032-30-2-2
8	БолтМ10x70.58.019		Болт М10x70.58.019
9	БолтМ10-6gx80.58.019		Болт М10-6gx80.58.019
10	64-12-203СП		Блок клапанов
11	64-12-314		Втулка
12	64-12-383		Кронштейн
13	БолтМ10-6gx20.58.019		Болт
14	64-12-200СП		Блок передач
15	64-12-67		Втулка
16	Кольцо022-028-36-2-2		Кольцо 022-028-36-2-2
17	64-12-319		Планка
18	700-47-2108		Ось
19	Шплинт2x20.019		Шплинт 2x20.019
20	31484		Шайба
21	64-12-312		Проставка
22	64-12-311		Стопор
23	64-12-372		Втулка
24	64-12-318		Проставка
25	64-12-320		Валик
26	БолтМ8-6gx25.88.35.019		Болт М8-6gx25.88.35.019
27	Шпонка4x6,5		Шпонка 4x6,5
28	Кольцо014-018-25-2-5		Кольцо 014-018-25-2-5
29	64-12-223СП		Рычаг
30	64-12-216СП		Рычаг
31	700-38-2681		Пружина
32	64-12-225СП		Рычаг
33	64-12-222СП		Рычаг

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
