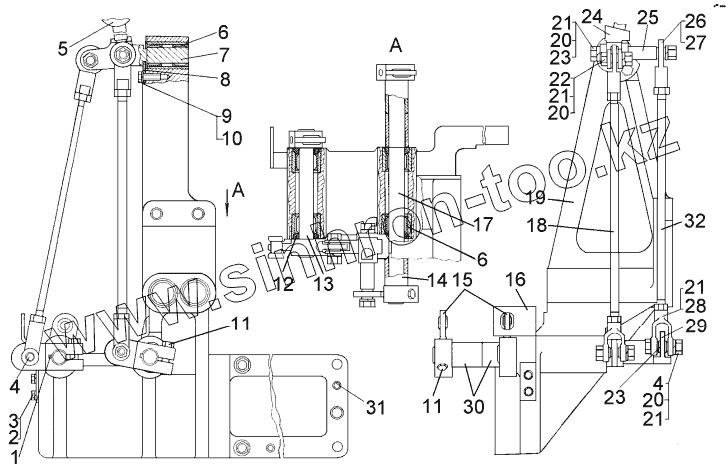

Каталог запасных частей к технике: ЧТЗ Т-10М. Колонка управления (для болотоходного трактора)

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

6

6

7

8

9

10

11

11

12

13

14

15

16

17

18

19

20

20

20

21

21

21

21

22

23

23

24

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
64-12-274СП	64-12-274СП		Колонка управления
1	700-34-2021		Шпонка
2	БолтМ6x16.58.019		Болт М6x16.58.019
3	Шайба6Т.65Г.09		Шайба 6Т.65Г.09
4	700-28-2483-01		Болт
5	13310СП		Рукоятка
6	942/20		Подшипник 942/20
6	943/20		Подшипник
7	64-12-349		Валик
8	64-12-325		Чекер
9	БолтМ8-6gx20.58.019		Болт М8-6gx20.58.019
10	Шайба8Т.65Г.09		Шайба 8Т.65Г.09
11	БолтМ8x30.58.019		Болт М8x30.58.019
12	700-42-2503		Кольцо
13	64-12-451		Валик
14	64-12-398		Втулка
15	64-12-252-01СП		Рычаг
16	64-12-454		Кронштейн
17	64-12-452		Валик
18	64-12-457-05		Тяга
19	64-12-253СП		Кронштейн
20	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
21	ГайкаМ10-7Н.6.019		Гайка
22	04207		Болт
23	31437		Шайба
24	64-12-254СП		Рычаг
25	64-12-348		Рычаг
26	64-12-230СП		Шарнир
27	ГайкаМ10LH-6Н.8.45.010		Гайка М10 LH-6Н.8.45.010
28	24-74-98		Вилка
29	64-12-252СП		Рычаг
30	64-13-47		Втулка
31	700-32-2196		Штифт
32	64-12-457-04		Тяга

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
