Каталог запасных частей к технике: ЧТЗ Т-10М. Колесо насосное, колесо реактора Кольцо В 155

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

9

10

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

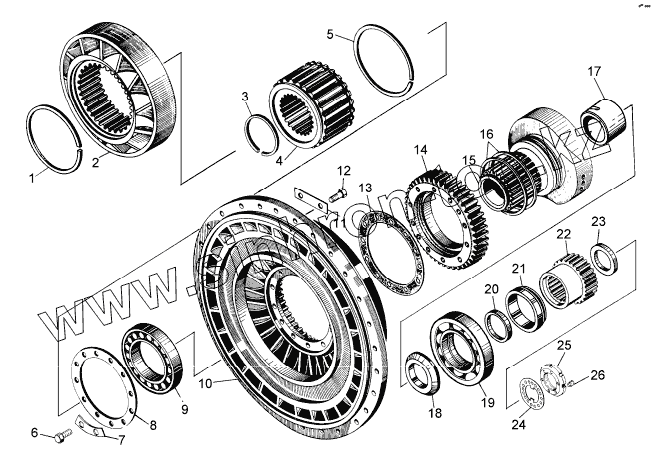

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КольцоВ155		Кольцо В 155
2	64-14-3		Колесо реактора
2	64-14-353		Колесо реактора
3	КольцоВ90		Кольцо В 90
4	64-14-75		Ступица
5	64-14-33		Кольцо
6	2848		Болт
7	700-31-2638		Пластина стопорная
8	64-14-47		Кольцо
9	32121Л		Подшипник
9	21-32121Л		Подшипник
10	64-14-2		Колесо насосное
10	64-14-352		Колесо насосное
11	700-31-2487		Пластина
12	28558		Болт
13	700-40-7188		Прокладка
14	64-14-14		Колесо зубчатое
15	64-14-66		Ось
16	64-14-124		Кольцо
17	64-14-74		Втулка
18	64-14-6		Кольцо
19	176218Б3		Подшипник
19	176218		Подшипник
20	64-14-48		Втулка
21	64-14-35		Втулка
22	64-14-7		Ступица
23	64-14-49		Втулка
24	62-14-59		Пластина
25	700-30-2264		Гайка
26	ВинтВ.М8x16.14Н.019		Винт В.М8x16.14Н.019

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
