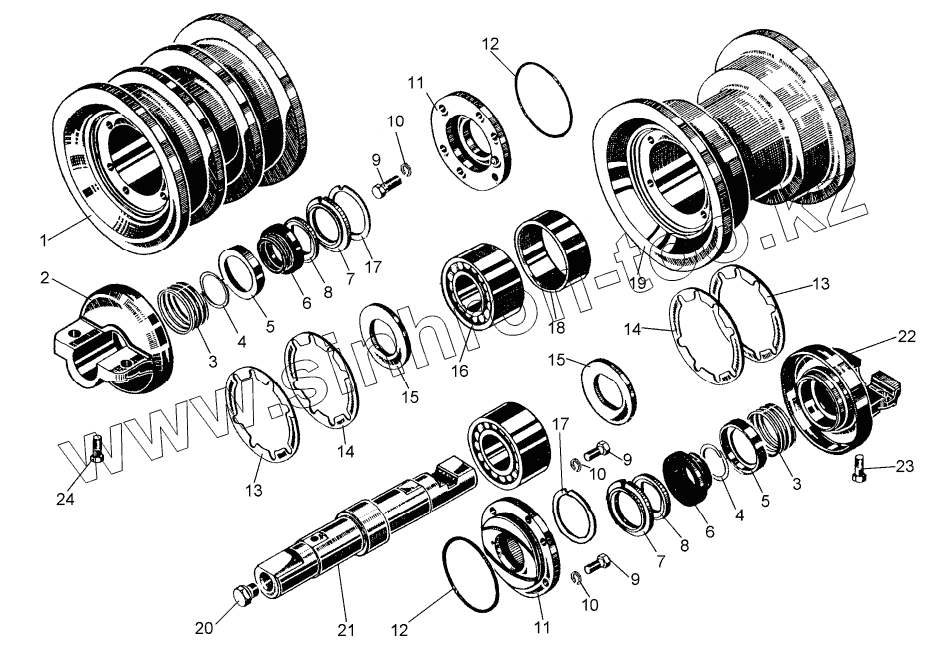

Каталог запасных частей к технике: ЧТЗ Т-10М. Каток (однобортный), каток (двубортный)

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

9

9

10

10

10

10

11

11

12

12

13

13

14

14

15

15

16

17

17

18

18

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
24-21-170СП	24-21-170СП		Каток двубортный
24-21-169СП	24-21-169СП		Каток однобортный
1	50-21-166СП		Ролик двубортный
2	24-21-148		Крышка
2	24-21-149		Крышка
3	700-38-2752		Пружина
4	700-58-2158-01		Кольцо
5	211220		Обойма
6	Кат-40-5378		Манжета
7	24-21-155		Кольцо
8	24-21-156		Кольцо
9	2816		Болт
9	БолтМ12-6gx30.88.35.019		Болт М12-6gx30 88.35.019
10	Шайба12Т.65Г.09		Шайба 12Т.65Г.09
10	Шайба12.ОТ65Г09		Шайба 12.ОТ65Г 09
11	24-21-173СП		Шайба
12	Кат-21-60-03		Кольцо
13	21443		Прокладка
14	21-21-8		Прокладка
15	211238		Шайба
16	954712К8		Подшипник 954712К8
17	Кат-40-5377		Прокладка
18	50-21-395		Втулка дистанционная
18	50-21-434		Втулка
19	50-21-165CП		Ролик однобортный
20	700-37-2240		Пробка
21	211236		Ось
22	24-21-149		Крышка
23	БолтМ8-6gx16.88.35.019		Болт М8-6gx16.88.35.019

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
