Каталог запасных частей к технике: ЧТЗ Т-10М. Кардан

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

2

3

3

3

3

4

4

4

4

5

5

5

6

6

6

7

7

7

8

8

9

10

11

12

13

14

15

16

17

18

19

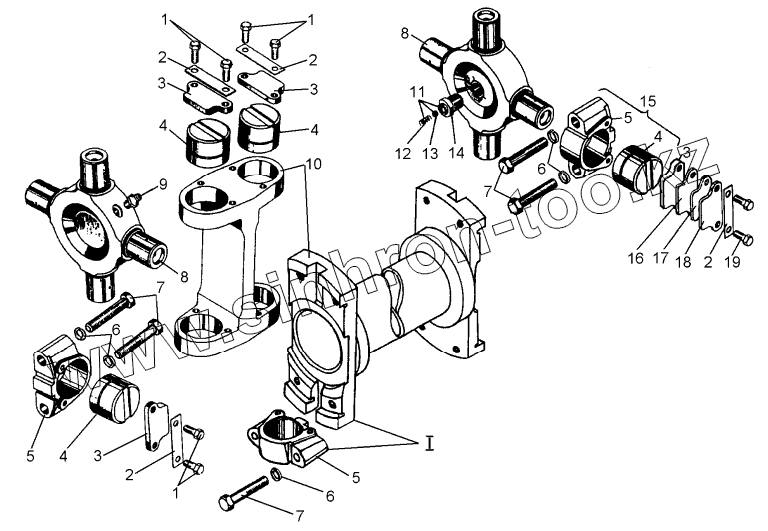

Позиция на иллюстрации	Заводской номер детали		Название детали
64-49-3СП	64-49-3СП		Кардан
64-49-1СП	64-49-1СП		Кардан
64-49-103СП	64-49-103СП		Труба
64-49-104СП	64-49-104СП		Труба
1	БолтМ8-6gx16.88.35.019		Болт М8-6gx16.88.35.019
2	64-12-60		Планка
3	50-49-3		Крышка
4	804707К3С10		Подшипник
5	50-49-2		Опора
6	Шайба12.ОТ.65Г.09		Шайба 12.ОТ.65Г.09
7	БолтМ12x1,25-6gx65.88.45Х.019		Болт М12x1,25-6g x65.88. 45Х. 019
8	62-49-1		Крестовина
9	Масленка1.3.Ц6		Масленка
10	64-49-3		Фланец
11	64-49-102СП		Клапан
12	38301		Пружина
13	ШарикБ10-200		Шарик Б10-200
14	64-49-2		Корпус
15	50-49-102СП		Опора
16	64-49-4		Пластина балансировочная
17	64-49-4-01		Пластина балансировочная
18	64-49-4-02		Пластина балансировочная
19	БолтМ8-6gx25.88.35.019		Болт М8-6gx25.88.35.019

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
