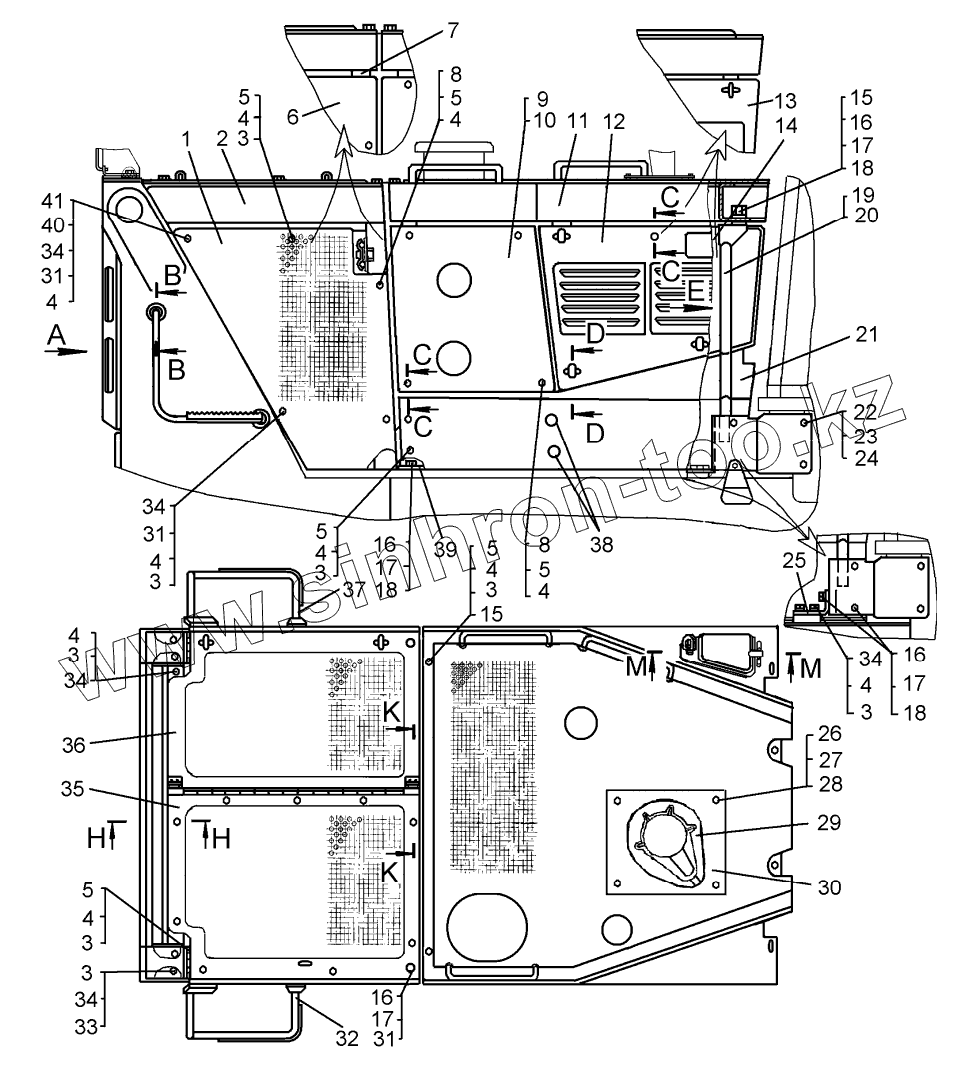

Каталог запасных частей к технике: ЧТЗ Т-10М. Капот
1
1
1
1
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
7
8
8
9
10
11
11
12
13
14
15
15
16
16
16
16
17
17
17
17
18
18
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
31
31
32
33
34
34
34
34
34
35
35
36
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-55-32-01СП | 64-55-32-01СП | Капот | |
| 64-55-32СП | 64-55-32СП | Капот | |
| 64-55-209-03СП | 64-55-209-03СП | Рама | |
| 64-55-209-02СП | 64-55-209-02СП | Рама | |
| 64-55-209-01СП | 64-55-209-01СП | Рама | |
| 64-55-32-08СП | 64-55-32-08СП | Капот | |
| 64-55-32-06СП | 64-55-32-06СП | Капот | |
| 64-55-32-02СП | 64-55-32-02СП | Капот | |
| 64-55-32-03СП | 64-55-32-03СП | Капот | |
| 64-55-32-05СП | 64-55-32-05СП | Капот | |
| 64-55-32-07СП | 64-55-32-07СП | Капот | |
| 1 | 64-55-520 | Створка | |
| 1 | 64-55-520-01 | Створка | |
| 1 | 64-55-520-04 | Створка | |
| 1 | 64-55-520-05 | Створка | |
| 2 | 64-55-225СП | Балка | |
| 3 | БолтМ10-6gx25.58.019 | Болт | |
| 4 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 5 | 3197 | Шайба | |
| 6 | 64-55-520-07 | Створка | |
| 6 | 64-55-520-06 | Створка | |
| 6 | 64-55-520-03 | Створка | |
| 6 | 64-55-520-02 | Створка | |
| 7 | 64-55-209СП | Рама | |
| 8 | 28475 | Болт | |
| 9 | 50-55-486 | Створка | |
| 10 | 50-55-487 | Створка | |
| 11 | 64-55-210СП | Крыша | |
| 11 | 50-55-325-03СП | Крыша | |
| 12 | 50-55-488 | Створка | |
| 13 | 50-55-488-01 | Створка | |
| 14 | 50-55-489 | Створка | |
| 15 | 700-40-3667 | Кольцо | |
| 16 | БолтМ12-6gx30.58.019 | Болт | |
| 17 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 18 | 3135-1 | Шайба | |
| 19 | 50-55-388СП | Опора | |
| 19 | 50-55-388-01СП | Опора | |
| 20 | 50-55-389СП | Опора | |
| 20 | 50-55-389-01СП | Опора | |
| 21 | 50-50-323СП | Боковина | |
| 21 | 50-50-324СП | Боковина | |
| 22 | Шайба16.ОТ.65Г.09 | Шайба 16.ОТ.65Г.09 | |
| 23 | 31477-01 | Шайба | |
| 24 | 700-28-2621 | Болт | |
| 25 | 50-55-449 | Уголок | |
| 26 | БолтМ8-6gx16.88.35.019 | Болт М8-6gx16.88.35.019 | |
| 27 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 28 | 31386 | Шайба | |
| 29 | 64-55-546 | Пластина | |
| 30 | 64-55-547 | Пластина | |
| 31 | 31372 | Шайба | |
| 32 | 64-70-111СП | Поручень - подножка | |
| 33 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 34 | 31308-1 | Шайба | |
| 35 | 64-55-211СП | Крышка | |
| 35 | 64-55-211-01СП | Крышка | |
| 36 | 64-55-212СП | Крышка | |
| 36 | 64-55-212-01СП | Крышка | |
| 37 | 64-70-111-01СП | Поручень - подножка | |
| 38 | 700-37-368 | Пробка | |
| 39 | 64-08-473-01 | Накладка | |
| 40 | 64-55-556 | Болт | |
| 41 | 64-55-557 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
