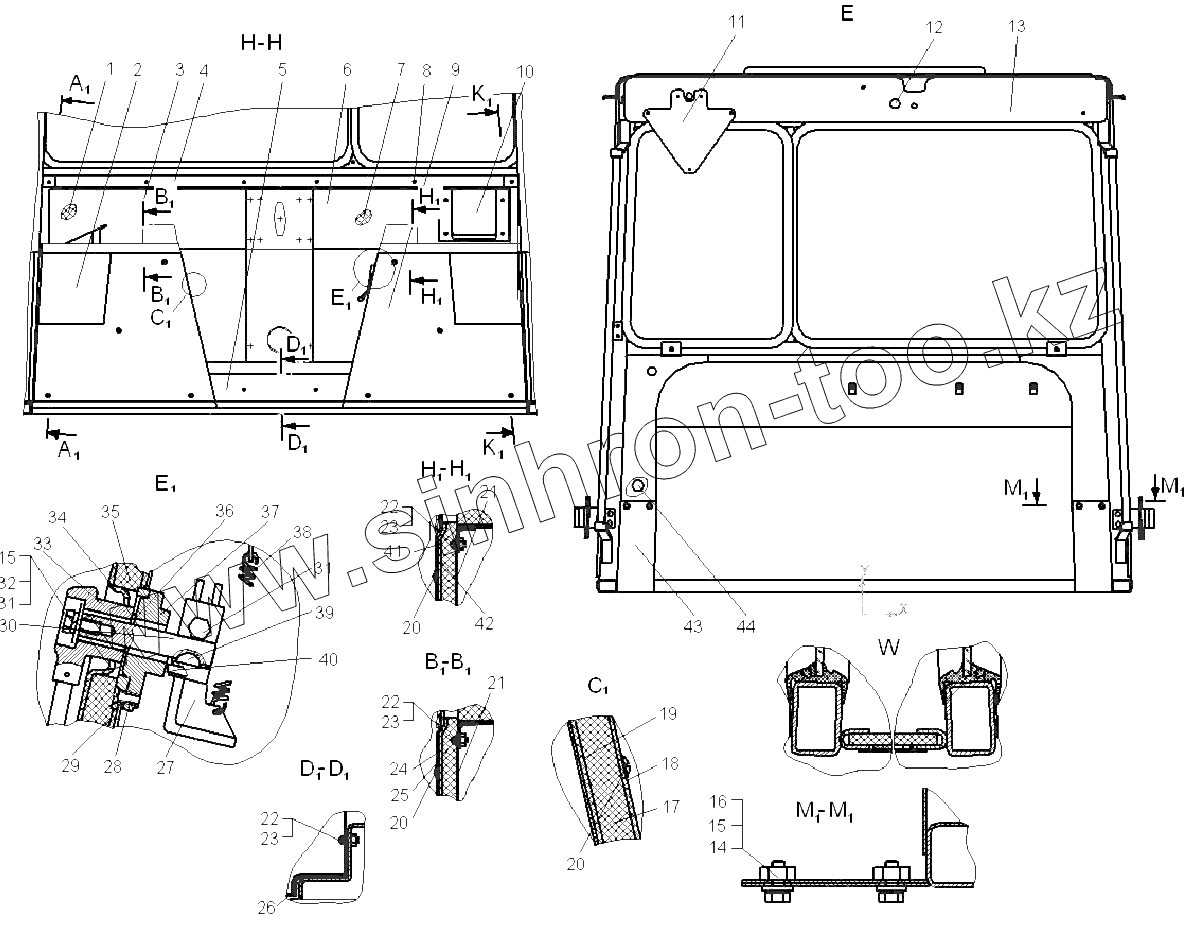

Каталог запасных частей к технике: ЧТЗ Т-10М. Кабина (для трактора с гидромеханической трансмиссией) – продолжение

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
20
20
20
21
21
22
22
22
23
23
23
24
25
26
27
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
64-59-44-01СП 64-59-44-01СП Кабина
64-59-44СП 64-59-44СП Кабина
64-59-44-03СП 64-59-44-03СП Кабина
64-59-44-02СП 64-59-44-02СП Кабина
1 700-40-9599 Панель
2 700-42-2553 Стенка
3 700-40-9599-01 Панель
4 700-42-3003 Накладка
5 64-59-111 Накладка
6 700-40-9600-01 Панель
7 700-40-9600 Панель
8 700-35-2191 Винт самонарезающий самосверлящий 4,2х19
9 700-42-2554 Стенка
10 700-42-2931 Кожух
11 50-25-158 Планка
12 700-40-9305 Пробка
13 50-59-1465 Накладка
14 ГайкаМ8-7Н.6.Ц9.ч Гайка М8-7Н.6.Ц9.ч
15 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
16 31386-03 Шайба 8.02.3кп.Ц9.ч
17 700-40-9549 Обшивка
18 700-42-2551 Боковина
19 700-40-9548 Панель
19 700-40-9548-01 Панель
20 Е39410П26 Винт специальный
21 64-59-159 Крышка
22 ВинтВ.М6-6gx16.58.Ц9.ч Винт В.М6-6gx16.58.Ц9.ч
23 Шайба6Т.65Г.09 Шайба 6Т.65Г.09
24 700-40-8904 Панель
25 700-40-8904-01 Панель
26 700-40-8906 Панель
27 64-13-104 Рамка
28 ВинтВ.М6-6gx16.58.019 Винт В.М6-6gx16.58.019
29 700-40-9550 Панель
29 700-40-9550-01 Панель
30 64-13-102 Валик
31 БолтМ8-6gx25.88.35.Ц9.ч. Болт М8-6gx25.88.35.Ц9.ч.
32 31365-02 Шайба
33 64-13-147СП Рычаг
34 700-42-2550 Боковина
35 700-40-9551 Обшивка
36 64-13-107 Проставка
37 64-13-148СП Фланец
38 700-38-2089 Пружина
39 700-34-2021 Шпонка
39 Шпонка4x65 Шпонка 4x65
40 32205 Штифт
41 700-40-8905 Панель
42 700-40-8905-01 Панель
43 64-59-121 Щиток
44 700-40-9032 Пробка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
