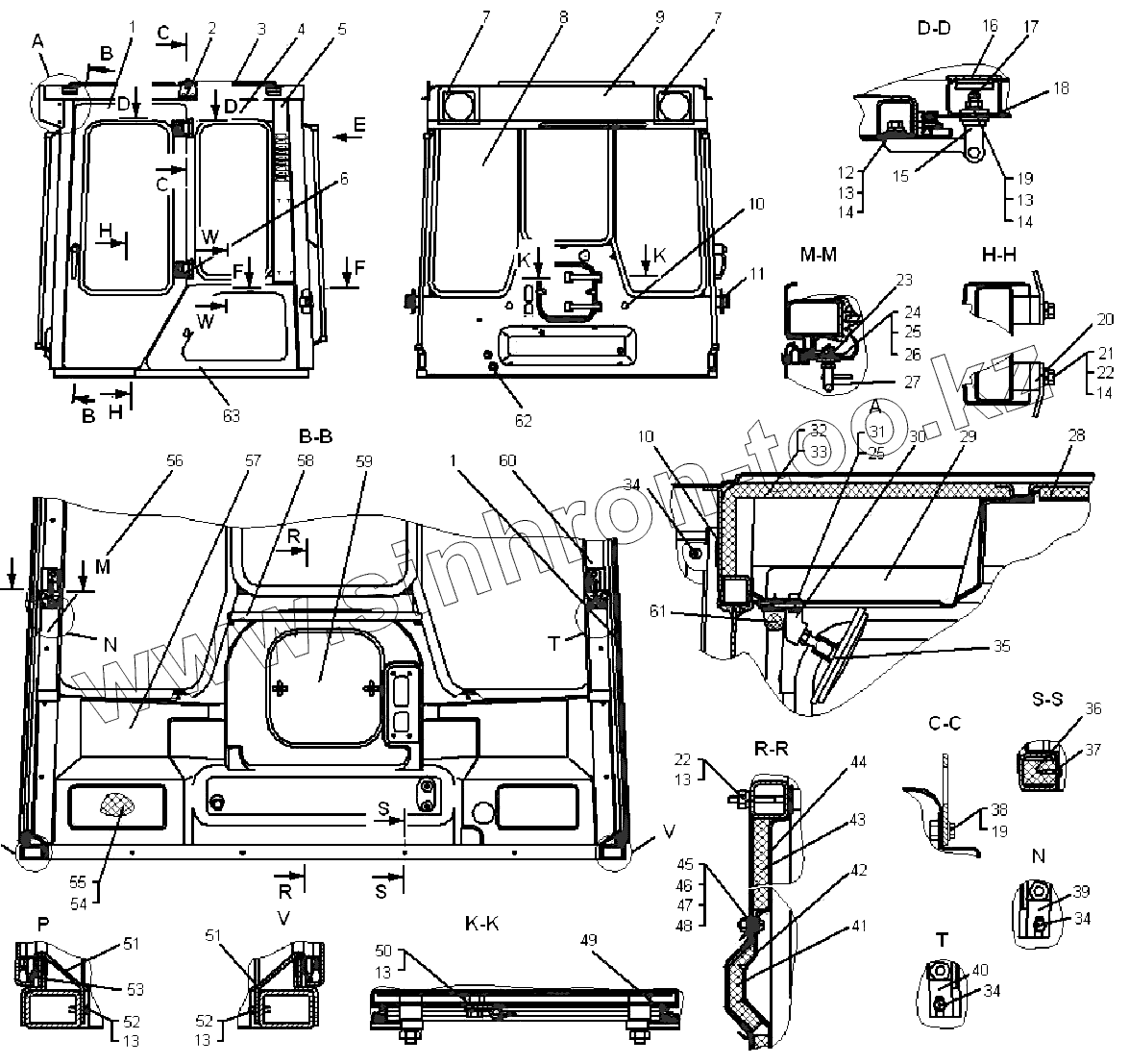

Каталог запасных частей к технике: ЧТЗ Т-10М. Кабина (для трактора с гидромеханической трансмиссией)
1
1
1
2
3
4
4
5
6
7
7
8
8
8
9
10
10
11
11
12
13
13
13
13
13
13
14
14
14
15
16
17
18
19
19
20
21
22
22
23
24
25
25
26
27
28
29
30
31
32
33
34
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
52
53
54
55
56
57
57
58
59
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-59-44-01СП | 64-59-44-01СП | Кабина | |
| 64-59-44СП | 64-59-44СП | Кабина | |
| 64-59-44-03СП | 64-59-44-03СП | Кабина | |
| 64-59-44-02СП | 64-59-44-02СП | Кабина | |
| 1 | 64-59-267СП | Дверь | |
| 1 | 64-59-267-01СП | Дверь | |
| 2 | 50-59-1157 | Петля | |
| 3 | 50-59-814СП | Установка люка | |
| 4 | 64-59-254СП | Каркас | |
| 4 | 64-59-254-01СП | Каркас | |
| 5 | 64-59-260СП | Кожух | |
| 6 | 50-59-817-01СП | Шарнир | |
| 7 | 700-42-2772 | Накладка | |
| 8 | 64-59-262СП | Установка стеклопакетов | |
| 8 | 64-59-261СП | Установка стекол | |
| 8 | 64-59-261-01СП | Установка стекол | |
| 9 | 50-59-697СП | Щиток | |
| 10 | 700-40-9032 | Пробка | |
| 11 | 64-59-211СП | Защелка | |
| 11 | 50-59-440СП | Защелка | |
| 12 | БолтМ10-6gx25.58.Ц9.ч. | Болт М10-6gx25.58.Ц9.ч. | |
| 13 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 14 | 31308-02 | Шайба 10.01.10.Ц9.ч | |
| 15 | 50-59-817СП | Шарнир | |
| 16 | 700-42-2659 | Заглушка | |
| 17 | Пломба | Пломба | |
| 18 | 3197-03 | Шайба 10х3.02.3кп.Ц9.ч | |
| 19 | БолтМ10-6gx30.58.Ц9.ч. | Болт М10-6gx30.58.Ц9.ч. | |
| 20 | 64-59-288 | Проставка | |
| 21 | БолтМ10-6gx35.58.Ц9.ч. | Болт М10-6gx35.58.Ц9.ч. | |
| 22 | ГайкаМ10-7Н.6.Ц9.ч | Гайка М10-7Н.6.Ц9.ч | |
| 23 | 64-59-315 | Прокладка | |
| 24 | БолтМ6-6gx20.88.35 | Болт М6-6gx20.88.35 | |
| 25 | Шайба6Т.65Г.09 | Шайба 6Т.65Г.09 | |
| 26 | 31358-02 | Шайба 6.01.08кп.Ц9.ч | |
| 27 | 64-59-280 | Скоба | |
| 28 | 700-40-9323 | Панель | |
| 29 | 64-59-253СП | Кожух | |
| 30 | 50-59-415СП | Опора | |
| 31 | БолтМ6-6gx16.88.35 | Болт М6-6gx16.88.35 | |
| 32 | 700-40-8828 | Панель | |
| 33 | 700-40-8830 | Панель | |
| 34 | Е39410П26 | Винт специальный | |
| 35 | 50-59-650СП | Зеркало | |
| 36 | 700-42-2660 | Пробка | |
| 37 | 700-35-2191 | Винт самонарезающий самосверлящий 4,2х19 | |
| 38 | 40912 | Кольцо | |
| 39 | 64-59-274СП | Планка | |
| 40 | 64-59-274-01СП | Планка | |
| 41 | 700-40-8838-01 | Панель | |
| 42 | 700-40-8838 | Панель | |
| 43 | 700-40-8824-01 | Панель | |
| 44 | 700-40-8824 | Панель | |
| 45 | ВинтВ.М8-6gx35.58.Ц9.ч | Винт В.М8-6gx35.58.Ц9.ч | |
| 46 | ГайкаМ8-7Н.6.Ц9.ч | Гайка М8-7Н.6.Ц9.ч | |
| 47 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 48 | 31386-03 | Шайба 8.02.3кп.Ц9.ч | |
| 49 | 700-40-8842-02 | Уплотнитель | |
| 50 | БолтМ10-6gx18.58.Ц9.ч. | Болт М10-6gx18.58.Ц9.ч. | |
| 51 | 64-59-272 | Порожек | |
| 52 | ВинтВ.М6-6gx16.58.Ц9.ч | Винт В.М6-6gx16.58.Ц9.ч | |
| 53 | 700-40-8842 | Уплотнитель | |
| 54 | 700-40-8823 | Панель | |
| 55 | 700-40-8823-01 | Панель | |
| 56 | 700-42-2982 | Панель | |
| 57 | 700-42-2627 | Панель | |
| 57 | 700-42-2627-01 | Панель | |
| 58 | 50-59-630СП | Поручень | |
| 59 | 50-59-548СП | Крышка | |
| 59 | 50-59-548-01СП | Крышка | |
| 60 | 700-42-2982-01 | Панель | |
| 61 | 64-59-217СП | Солнцезащитная шторка.Комплект | |
| 62 | 700-40-2692 | Колпачок | |
| 63 | 64-59-277СП | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
