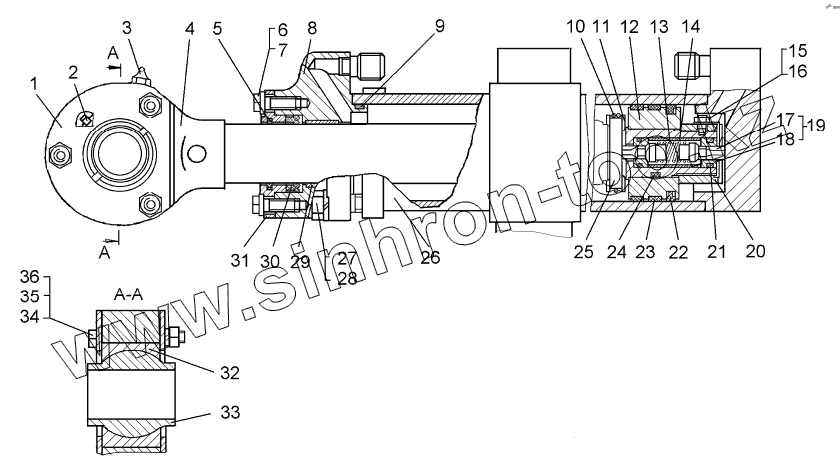

Каталог запасных частей к технике: ЧТЗ Т-10М. Гидроцилиндр

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
131-26-108-02СП 131-26-108-02СП Гидроцилиндр
1 50-26-882 Крышка
2 Шпонка3-8x7-20 Шпонка
3 Масленка1.3.Ц6 Масленка
4 131-26-113СП Шток
5 Е50-A-063-5 Грязесъемник
6 БолтМ12-6gx30.58.019 Болт
7 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
8 50-26-625СП Крышка
9 Кольцо095-100-30-2-2 Кольцо
10 700-58-2571 Кольцо пружинное
11 50-26-876 Втулка
12 50-26-878 Поршень
13 700-38-2879 Пружина
14 50-26-875 Проставка
15 700-35-2177 Винт
16 700-31-2584 Шайба
17 50-50-245 Клапан
18 50-26-724 Втулка
19 50-26-507СП Клапан
20 700-41-3663 Гайка
21 Кольцо024-030-36-2-2 Кольцо
22 Е13М-100-5 Уплотнение Е13М-100-5
23 КольцоЕ21-100-12-3 Кольцо
24 Кольцо045-050-30-2-2 Кольцо
25 50-26-877 Палец
26 131-26-109-02СП Корпус
27 БолтМ16x1,5-6gx60.58.019 Болт
28 Шайба16.ОТ.65Г.09 Шайба 16.ОТ.65Г.09
29 КольцоЕ22-063-30-2,5 Кольцо Е22-063-30-2,5
30 МанжетаЕ32-063-4 Манжета
31 50-26-885-01 Фланец
32 50-26-884 Сухарь
32 50-26-884-01 Сухарь
33 50-26-883 Сфера
33 50-26-883-01 Сфера
34 БолтМ10-6gx75.58.019 Болт
35 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
36 ГайкаМ10-6Н.6.019 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
