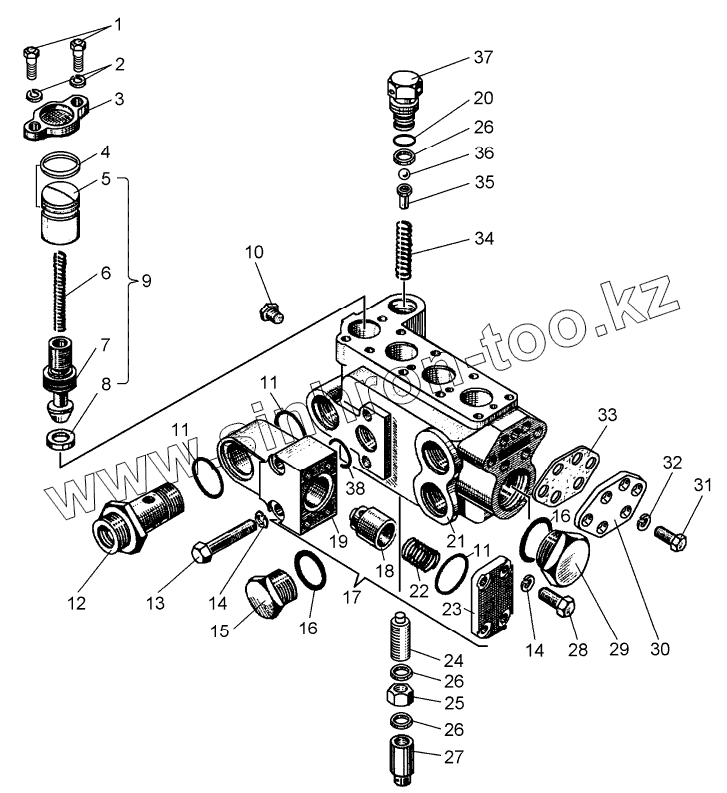

Каталог запасных частей к технике: ЧТЗ Т-10М. Гидрораспределитель Корпус

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали
50-26-731СП 50-26-731СП Корпус гидрораспределителя в сборе
50-26-61СП 50-26-61СП Распределитель
1 БолтМ10-6gx25.58.019 Болт
2 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
3 50-26-761 Фланец
4 Кольцо027-032-30-2-5 Кольцо 027-032-30-2-5
5 50-26-769 Направляющая клапана
6 700-38-2930 Пружина
7 50-26-767 Клапан перепускной
8 50-26-768 Седло клапана
9 50-26-732СП Клапан перепускной
10 375 Пробка
11 Кольцо039-045-36-2-5 Кольцо 039-045-36-2-5
12 700-41-3632 Штуцер
13 700-28-2561 Болт
14 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
15 700-46-2262 Пробка
16 46764 Кольцо
17 50-26-733СП Клапан обратный
18 50-26-771 Клапан обратный
19 50-26-770 Корпус клапана
20 Кольцо022-028-36-2-5 Кольцо 022-028-36-2-5
21 50-26-766 Корпус гидрораспределителя
22 700-38-2886 Пружина
23 50-26-772 Крышка
24 700-35-2172 Винт
25 700-30-2371 Гайка
26 Кольцо018-022-25-2-5 Кольцо 018-022-25-2-5
27 50-26-763 Колпачок
28 БолтМ12-6gx30.88.35.019 Болт М12-6gx30 88.35.019
29 700-37-2268 Пробка
30 50-26-756 Крышка
31 БолтМ8-6gx16.58.019 Болт М8-6gx16.58.019
32 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
33 700-40-8294 Прокладка
34 700-38-2873 Пружина
35 50-26-759 Направляющая клапана
36 ШарикБ9,525-200 Шарик Б 9,525-200
37 50-26-760 Седло клапана
38 700-40-2135 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
