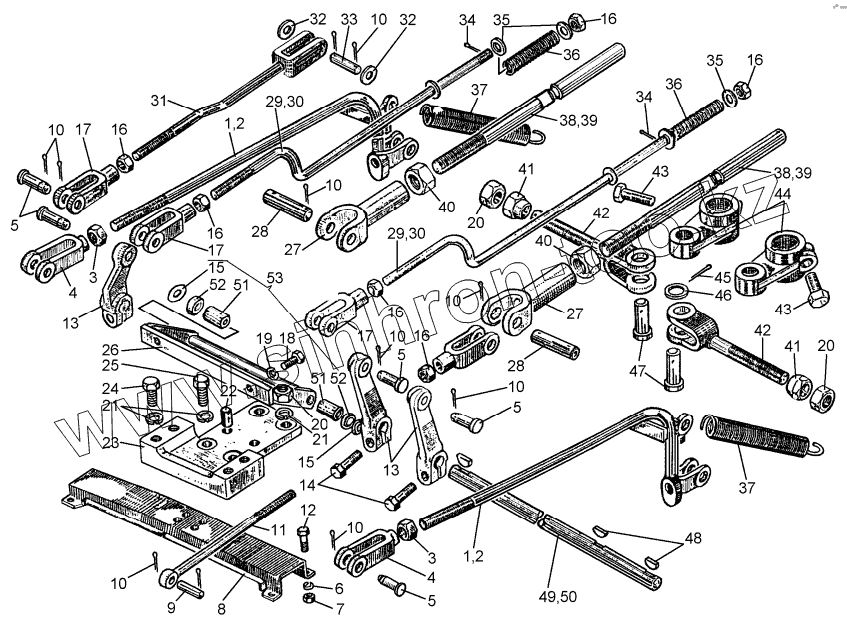

Каталог запасных частей к технике: ЧТЗ Т-10М. Детали управления механической трансмиссией
1
1
1
2
2
2
3
3
4
4
5
5
5
5
6
7
8
9
10
10
10
10
10
10
10
10
11
11
12
13
13
14
15
15
16
16
16
16
16
16
17
17
17
18
19
20
20
20
21
21
22
23
24
25
26
27
27
28
28
29
29
29
30
30
30
31
31
32
32
33
34
34
35
35
36
36
37
37
38
38
38
39
39
39
40
40
41
41
42
42
43
43
44
45
46
47
48
49
50
51
51
52
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 24-18-105СП | Тяга | |
| 1 | 50-18-108СП | Тяга | |
| 2 | 20-18-106СП | Тяга | |
| 2 | 20-18-109СП | Тяга | |
| 3 | 700-30-2415 | Гайка | |
| 4 | 50-18-15 | Вилка | |
| 5 | 17317 | Палец | |
| 6 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 7 | 3011 | Гайка | |
| 8 | 48-15-109СП | Опора | |
| 9 | 700-47-2045 | Ось | |
| 10 | Шплинт3,2x25.019 | Шплинт 3,2x25.019 | |
| 11 | 50-12-237СП | Тяга | |
| 11 | 50-12-595 | Тяга | |
| 12 | БолтМ12-6gx25.58.019 | Болт | |
| 13 | 24-12-2 | Рычаг | |
| 14 | 2816 | Болт | |
| 15 | 700-31-2204 | Шайба | |
| 16 | 700-30-2414 | Гайка | |
| 17 | 18212-1 | Вилка | |
| 18 | БолтМ10-6gx35.58.019 | Болт М10-6gx35.58.019 | |
| 19 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 20 | 700-30-2417 | Гайка | |
| 21 | Шайба16.ОТ.65Г.09 | Шайба 16.ОТ.65Г.09 | |
| 22 | 700-32-2201 | Штифт | |
| 23 | 50-13-27 | Опора | |
| 24 | 700-28-2621 | Болт | |
| 25 | БолтМ16-6gx40.58.019 | Болт | |
| 26 | 50-12-302СП | Кронштейн | |
| 27 | 21-17-38 | Вилка | |
| 28 | 17366 | Палец | |
| 29 | 50-12-236СП | Тяга | |
| 29 | 50-12-238СП | Тяга | |
| 30 | 20-12-146СП | Тяга | |
| 30 | 20-12-145CП | Тяга | |
| 31 | 24-18-107СП | Тяга | |
| 31 | 24-18-103СП | Тяга | |
| 32 | 31308-1 | Шайба | |
| 33 | 28-17-17 | Палец | |
| 34 | Шплинт2x25.019 | Шплинт 2x25.019 | |
| 35 | 3135 | Шайба | |
| 36 | 700-38-2778 | Пружина | |
| 37 | 38333 | Пружина | |
| 38 | 21-17-110СП | Тяга | |
| 38 | 21-17-10 | Тяга | |
| 39 | 20-17-32 | Тяга | |
| 39 | 20-17-111СП | Тяга | |
| 40 | ГайкаМ18x1,5-7H.6.019 | Гайка М18x1,5-7H.6.019 | |
| 41 | 17377 | Гайка | |
| 42 | 17375 | Вилка | |
| 43 | 2826 | Болт | |
| 44 | 50-17-24 | Рычаг | |
| 45 | Шплинт4x32.019 | Шплинт 4x32.019 | |
| 46 | 3193-1 | Шайба | |
| 47 | 700-47-2091 | Ось | |
| 48 | 700-34-2019 | Шпонка | |
| 49 | 24-12-4 | Валик | |
| 50 | 50-12-514 | Валик | |
| 51 | 50-12-743 | Втулка | |
| 52 | 700-77-84-01 | Сальник | |
| 53 | 50-12-301СП | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
