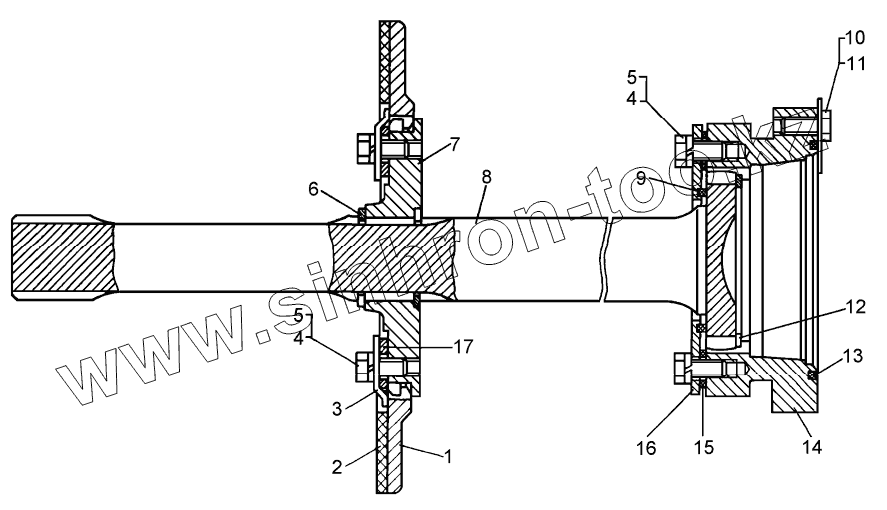

Каталог запасных частей к технике: ЧТЗ Т-10М. Детали муфты сцепления болото-ходного трактора

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

7

8

9

10

11

12

13

14

15

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	18-14-140-01СП		Тормозок
2	18-14-135		Накладка фрикционная
3	18-14-122		Пластина
4	БолтМ12x25.88.45.019		Болт М12x25.88.45.019
5	Шайба12.ОТ.65Г.09		Шайба 12.ОТ.65Г.09
6	700-58-2412		Кольцо
7	20-14-21		Муфта
8	20-14-24		Вал
9	46812		Кольцо
10	12304		Болт
11	31545		Пластина замковая
12	700-58-2520		Кольцо
13	21363		Кольцо
14	20-14-25		Муфта
15	700-40-5259		Прокладка
15	700-40-5259-1		Прокладка
16	18-14-125		Крышка
17	20-14-22		Крышка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
