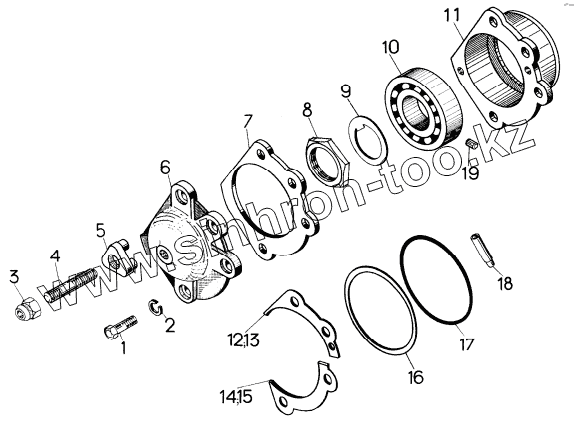

Каталог запасных частей к технике: ЧТЗ Т-10М. Детали крепления вала

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
50-12-224СП 50-12-224СП Вал нижний
1 БолтМ12x45.58.019 Болт М12x45.58.019
2 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
3 700-30-2030 Гайка
4 29441 Шпилька
5 18-12-269 Треножка
6 18-12-185 Крышка
7 700-40-2341-1 Прокладка
8 700-30-2301 Гайка
9 700-31-2543 Шайба стопорная
10 170311А1 Подшипник шариковый радиальный однорядный
10 M6311 Подшипник
10 50-12-278СП Подшипник со штифтом
11 18-12-189-1 Корпус подшипника
12 50-12-602 Прокладка
13 50-12-606 Прокладка
14 50-12-599 Прокладка
15 50-12-603 Прокладка
16 18-12-417 Кольцо
17 46791 Кольцо
18 12340 Стопор
19 700-32-2226 Штифт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
