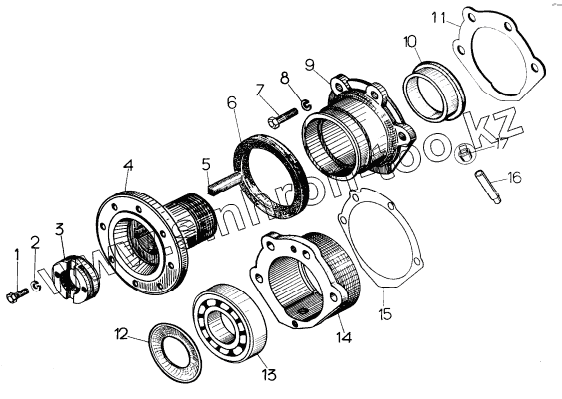

Позиция на иллюстрации
Заводской номер детали
Название детали
50-12-246СП
50-12-246СП
Вал верхний
1
БолтМ8-6gx16.88.35.019
Болт М8-6gx16.88.35.019
2
Шайба8Т.65Г.09
Шайба 8Т.65Г.09
3
30280
Гайка
4
18-12-201
Фланец
5
700-34-2050
Шпонка
6
40795
Кольцо
7
БолтМ12-6gx50.58.019
Болт М12-6gx50.58.019
8
Шайба12.ОТ.65Г.09
Шайба 12.ОТ.65Г.09
9
18-12-150СП
Крышка
10
18-12-61
Втулка
11
700-40-2344-1
Прокладка
12
18-12-59
Маслоотражатель
13
312А
Подшипник 312А
14
18-12-187-1
Корпус подшипника
15
700-40-7886
Прокладка
16
18-12-274
Стопор
17
12343
Заглушка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
