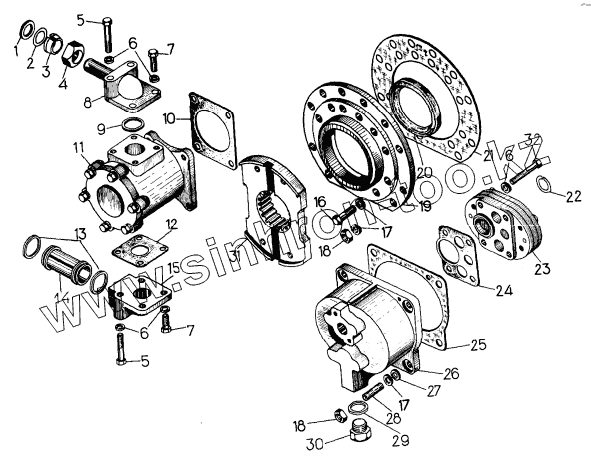

Каталог запасных частей к технике: ЧТЗ Т-10М. Детали гидротрансформатора

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

6

7

7

8

9

10

11

12

13

14

15

16

17

17

18

18

19

20

20

21

22

23

23

24

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	46856		Кольцо
2	64-14-63		Проставка
3	261170		Цанга
4	261169		Гайка
5	БолтМ10-6gx60.58.019		Болт М10-6gx60.58.019
6	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
7	БолтМ10x25.58.019		Болт М10x25.58.019
8	64-14-145СП		Муфта
9	700-40-7573		Кольцо
10	700-40-2631		Прокладка
11	НШ50А-3		Насос НШ 50 А-3
12	700-40-6989		Прокладка
13	Кольцо035-043-46-2-5		Кольцо 035-043-46-2-5
14	64-14-52		Втулка
15	64-14-55		Муфта
16	БолтМ12x40.58.019		Болт М12x40.58.019
17	Шайба12.ОТ.65Г.09		Шайба 12.ОТ.65Г.09
18	ГайкаМ12x1,25-7Н.6.019		Гайка
19	64-14-27		Крышка
20	Манжета2.1-100x125-4		Манжета
20	BAUMSLX7100-125-12		Манжета
21	700-40-7189		Прокладка
22	700-58-2332		Кольцо В25.Ц9хр.т.
23	НМШ-25Б		Насос
23	50-60-231СП		Насос
24	700-40-6199		Прокладка
25	700-40-7190		Прокладка
26	64-14-21		Корпус
27	3135-1		Шайба
28	700-29-2476		Шпилька
29	Кольцо27x35		Кольцо
30	700-37-2154		Пробка
31	64-14-13		Полумуфта
32	БолтМ10x75.58.019		Болт М10x75.58.019

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
