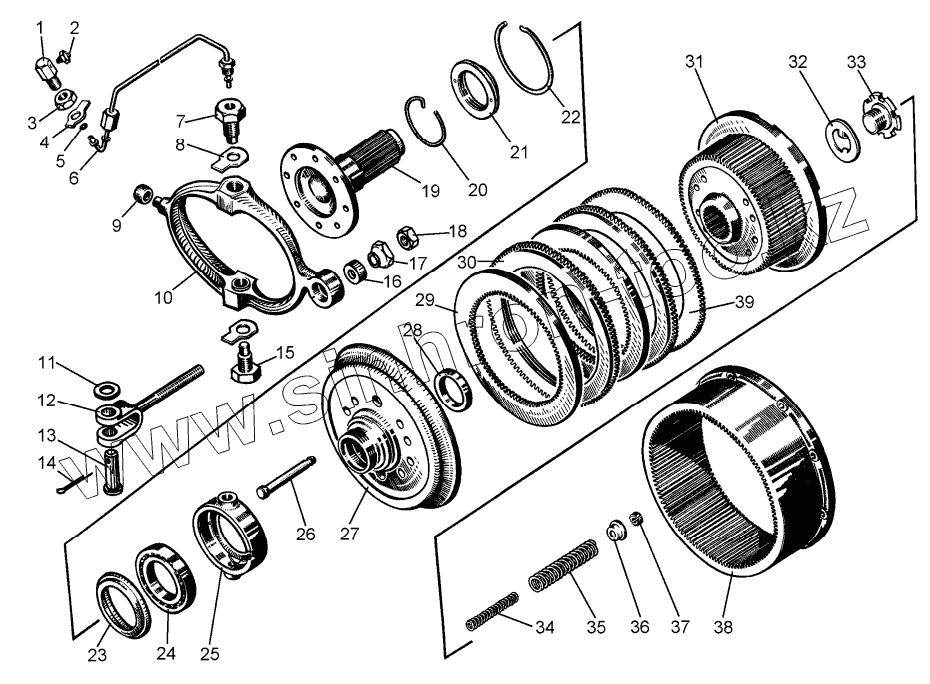

Каталог запасных частей к технике: ЧТЗ Т-10М. Бортовые фрикционы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали
24-16-102-01СП 24-16-102-01СП Фрикцион бортовой левый
24-16-101-01СП 24-16-101-01СП Фрикцион бортовой правый
1 700-41-2702 Штуцер
2 Масленка1.3.Ц6 Масленка
3 ГайкаМ20x1,5-7Н.6.019 Гайка М20x1,5-7Н.6.019
4 31543 Шайба
5 46524 Кольцо
6 16348СП Трубка
7 16350 Палец
8 31317 Шайба
9 16133 Наконечник рычага
10 16202 Рычаг
11 3193-1 Шайба
12 17375 Вилка
13 700-47-2091 Ось
14 Шплинт4x32 Шплинт 4x32
15 16136 Палец
16 16134 Седло
17 17377 Гайка
18 30246 Гайка
19 24-16-4 Полуось
20 700-58-2004 Кольцо
21 28-16-13 Гайка
22 700-58-2003 Кольцо
23 28-16-12 Отражатель
24 46120 Подшипник шариковый радиально-упорный однорядный
24 120 Подшипник 120
25 28-16-11 Корпус подшипника
26 16127 Палец
27 28-16-10 Тарелка
28 28-16-14 Кольцо
29 16121 Диск
30 50-16-111СП Фрикцион бортовой
31 24-16-5 Барабан внутренний
32 700-31-2352 Пластина
33 28-19-37-1 Пробка
34 38318 Пружина внутренняя
35 38360 Пружина наружная
36 16177 Тарелка
37 16178 Сухарь
38 28-16-15 Барабан наружный
39 50-16-7-02 Диск
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
