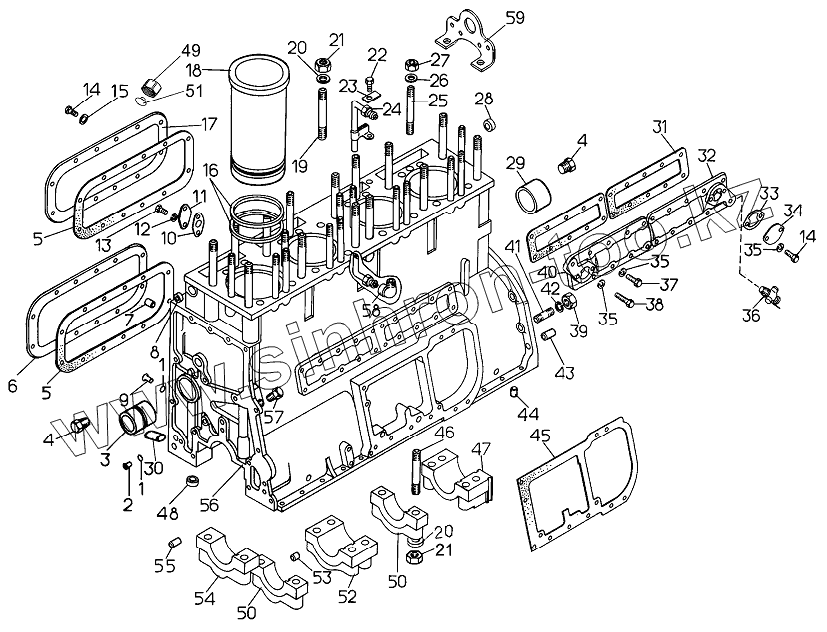

Каталог запасных частей к технике: ЧТЗ Т-10М. Блок дизеля

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
Позиция на иллюстрации Заводской номер детали Название детали
51-01-1-02CП 51-01-1-02CП Блок дизеля
1 40738 Кольцо
2 01464 Трубка
3 А57.02.001А Втулка распределительного вала
3 А57.02.001А1 Втулка распределительного вала
4 700-37-2025 Пробка
5 40849-1 Прокладка
6 51-01-201СП Крышка
7 32221 Штифт цилиндрический
8 0280 Заглушка
9 51-67-51 Жиклер
10 40984 Прокладка
11 71134 Фланец
12 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
13 БолтМ8x20.58.019 Болт М8x20.58.019
14 БолтМ10-6gx20.58.019 Болт
15 40839 Кольцо
16 740.1002024 Кольцо уплотнительное гильзы цилиндра
16 40210-02 Кольцо
17 51-01-202СП Крышка
18 51-01-82-01 Гильза цилиндров
19 01434 Шпилька
20 700-31-2630 Шайба
21 30211-02 Гайка
22 БолтМ6-6gx16.88.35.019 Болт М6-6gx16.88.35.019
23 700-31-158 Пластина стопорная
24 14-09-141СП Трубка
25 2971 Шпилька
26 3178-01 Шайба
27 30212 Гайка
28 Манжета1.2-18x35-1 Манжета 1.2-18x35-1
29 А57.02.003А Втулка распределительного вала
30 700-32-2198 Штифт
31 700-40-4456 Прокладка
32 14-01-72 Крышка задняя
33 46792 Прокладка
34 16-01-139 Крышка
35 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
36 ПС7-2 Кран ПС 7-2
37 БолтМ10-6gx25.58.019 Болт
38 БолтМ10-6gx40.58.019 Болт М10-6gx40.58.019
39 700-30-2415 Гайка
40 14-01-71 Крышка
41 29316 Шпилька
42 Шайба20.ОТ.65Г.09 Шайба 20.ОТ.65Г.09
43 700-32-2210 Штифт
44 700-32-2202 Штифт
45 700-40-2195 Прокладка
46 01403 Шпилька
47 14-01-19 Крышка заднего подшипника
48 51-01-131 Жиклер
49 700-41-3565 Гайка накидная
50 011012 Крышка промежуточного подшипника
51 700-41-3571 Заглушка сферическая
52 29-01-31 Крышка среднего подшипника
53 700-32-2195 Штифт
54 011011 Крышка переднего подшипника
55 3262 Штифт цилиндрический
56 51-01-8 Блок
57 379 Пробка
58 41204-1 Колено
59 51-01-30 Проушина
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
