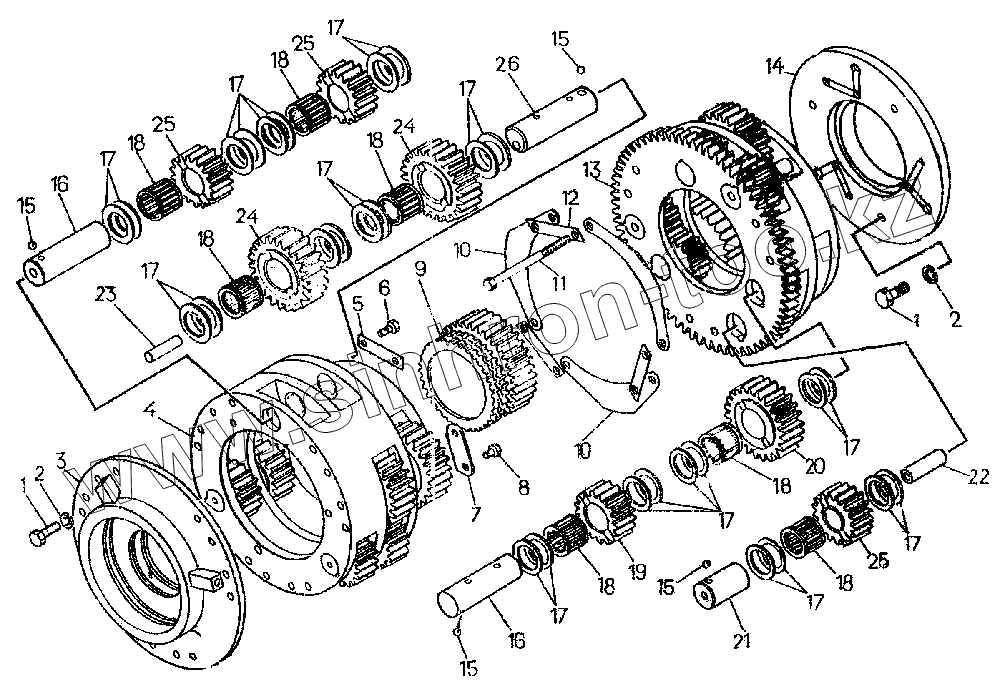

Каталог запасных частей к технике: ЧТЗ Т-10.02. Водило
1
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
15
15
16
16
17
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
19
21
22
23
24
24
25
25
25
26
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-12-103СП | 64-12-103СП | Водило | |
| 64-12-102СП | 64-12-102СП | Водило | |
| 1 | [Болт М10х30.58.019] | Болт М10х30.58.019 | |
| 2 | [Шайба 10 ОТ 65Г 09] | Шайба 10 ОТ 65Г 09 | |
| 3 | 64-12-107СП | Крышка | |
| 4 | 64-12-44 | Водило | |
| 5 | 64-12-60 | Планка | |
| 6 | [Болт М8-6gх12.88.35.019] | Болт М8-6gх12.88.35.019 | |
| 7 | 64-12-69 | Стопор | |
| 8 | [Болт М8-6gх12.88.35.019] | Болт М8-6gх12.88.35.019 | |
| 9 | 62-12-20 | Колесо зубчатое | |
| 10 | 64-12-72 | Стопор | |
| 11 | 700-28-2481 | Болт | |
| 12 | 64-12-73 | Пластина | |
| 13 | 64-12-70 | Водило | |
| 14 | 64-12-118СП | Крышка | |
| 15 | [Шарик Б 6-200] | Шарик Б 6-200 | |
| 16 | 64-12-20 | Ось | |
| 17 | 64-12-65 | Проставка | |
| 18 | [Подшипник 464507Е] | Подшипник 464507Е | |
| 19 | 62-12-24 | Колесо зубчатое | |
| 21 | 64-12-18 | Ось | |
| 22 | 64-12-82 | Втулка | |
| 23 | 64-12-82 | Втулка | |
| 24 | 82-12-13 | Колесо зубчатое | |
| 25 | 62-12-14 | Колесо зубчатое | |
| 26 | 64-12-21 | Ось | |
| 30 | 62-12-25 | Колесо зубчатое |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
