Каталог запасных частей к технике: ЧТЗ Т-10.02. Установка задних трубопроводов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

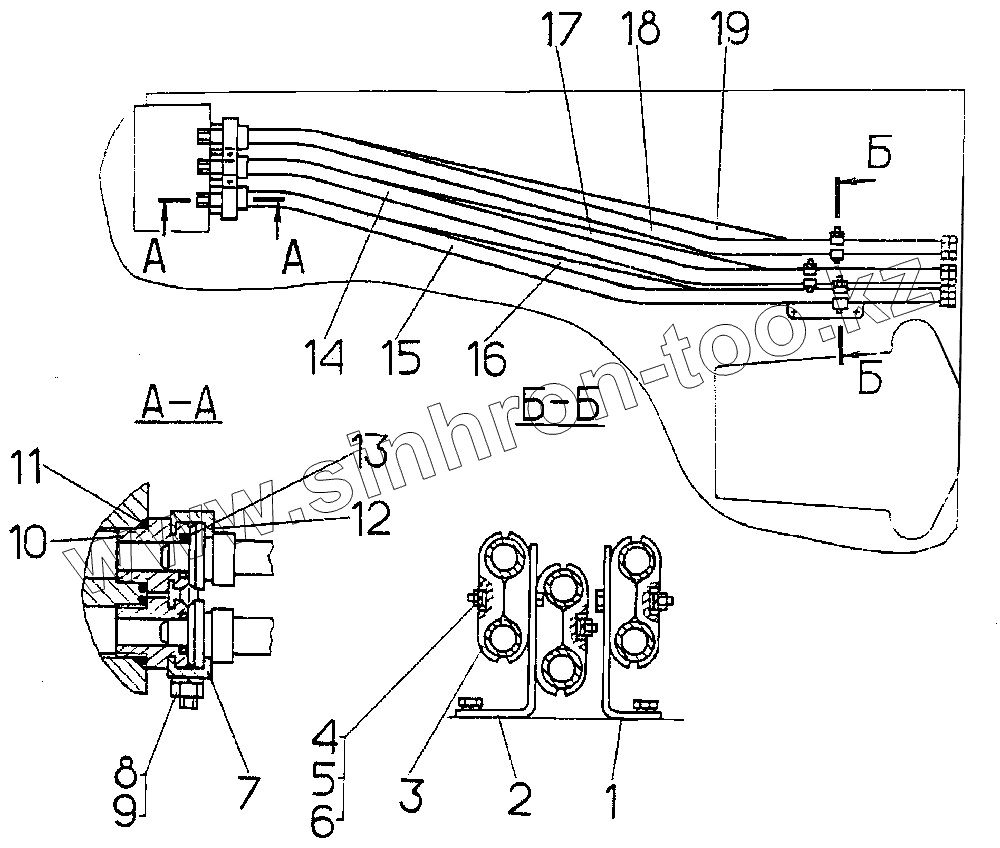

Позиция на иллюстрации Заводской номер детали Название детали
64-26-4СП 64-26-4СП Установка задних трубопроводов
1 50-26-237СП Кронштейн
2 50-26-233СП Кронштейн
3 700-40-6907 Планка
4 [Гайка М10.6.019] Гайка М10.6.019
5 [Шайба 10 ОТ 65Г 09] Шайба 10 ОТ 65Г 09
6 31308 Шайба
7 18-26-237-01 Планка
8 30246 Гайка
9 [Шайба 16 ОТ 65Г 09] Шайба 16 ОТ 65Г 09
10 18-26-561 Штуцер
11 46764 Кольцо
12 40-26-101СП Планка
13 46856 Кольцо
14 64-26-110-02СП Труба
15 64-26-110СП Труба
16 64-26-110-01СП Труба
17 64-26-110-03СП Труба
18 64-26-110-04СП Труба
19 64-26-110-05СП Труба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
