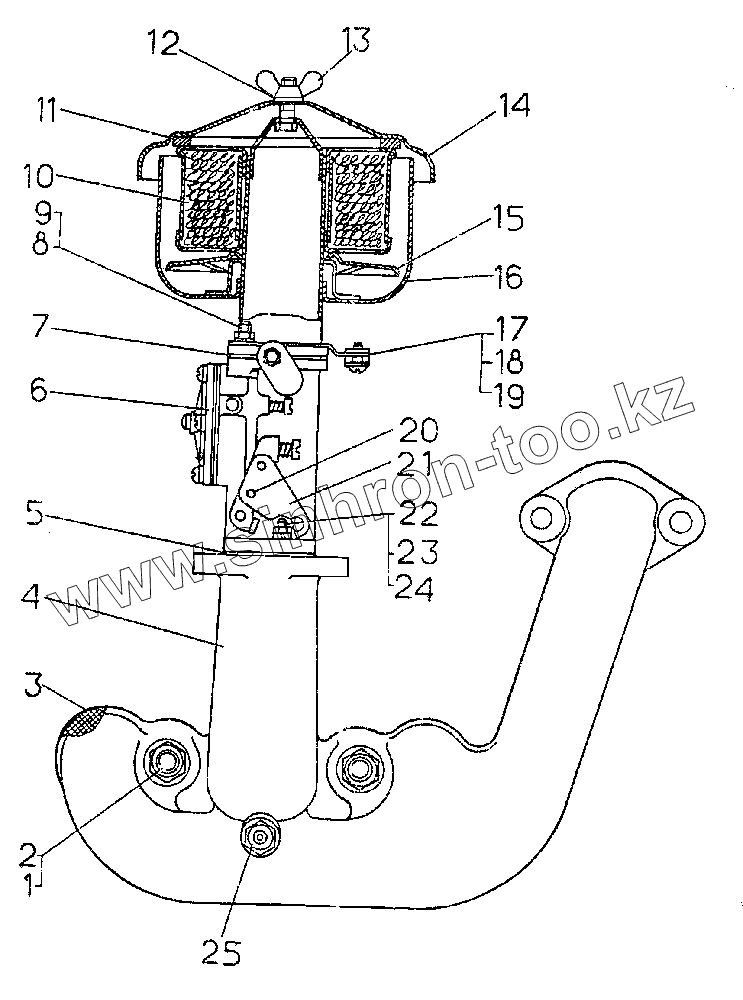

Каталог запасных частей к технике: ЧТЗ Т-10.02. Установка воздухоочистителя пускового двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
17-05-21СП 17-05-21СП Установка воздухоочистителя
17-05-182СП 17-05-182СП Кронштейн
17-05-184СП 17-05-184СП Воздухоочиститель
1 3036 Гайка
2 2996 Шпилька
3 700-40-2049 Прокладка
4 17-05-174 Коллектор
5 700-40-8512 Прокладка
6 17-05-185СП Карбюратор
7 700-40-8153 Прокладка
8 [Гайки М6.6.019] Гайки М6.6.019
9 [Шайбы 6Т 85Г 09] Шайбы 6Т 85Г 09
10 17-05-176СП Кассета
11 40796 Кольцо
12 31386 Шайба
13 05573-1 Гайка
14 17-05-149 Крышка
15 17-05-134 Маслоотражатель
16 17-05-186СП Поддон
17 17-5-166 Кронштейн
18 17-05-167 Накладка
19 [Винт В.М4-6gх12.58.016] Винт В.М4-6gх12.58.016
20 [Заклепка 3х10.27] Заклепка 3х10.27
21 17-05-172 Накладка
22 [Гайки М8.6.019] Гайки М8.6.019
23 [Шайбы 8Т 65Г 09] Шайбы 8Т 65Г 09
24 [Шпилька М8 3р/6gх25.66.016] Шпилька М8 3р/6gх25.66.016
25 17-05-180СП Фильтр
