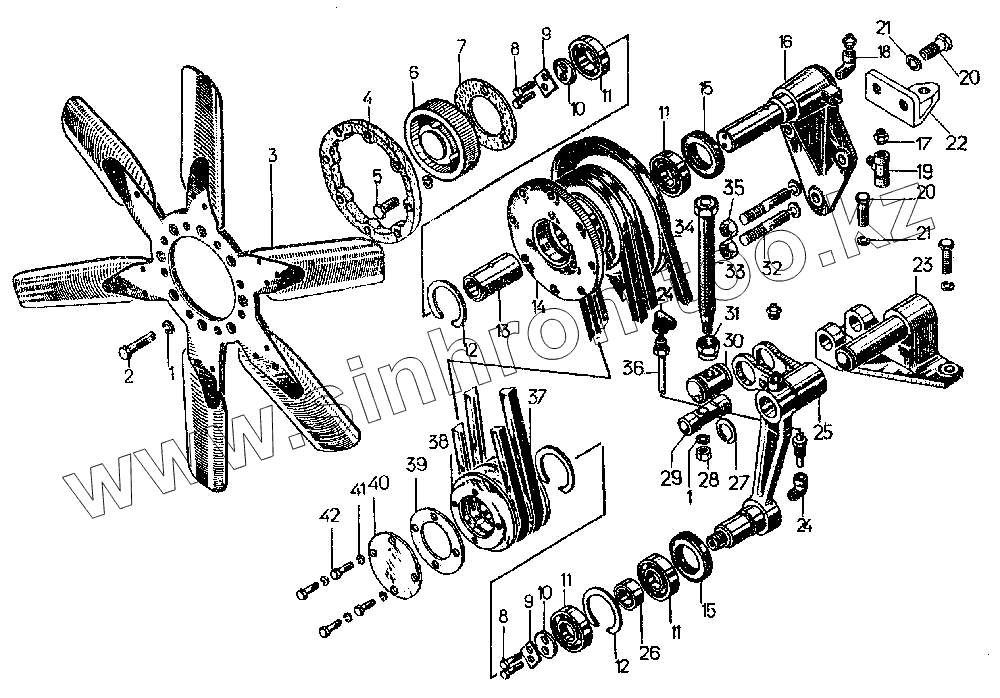

Каталог запасных частей к технике: ЧТЗ Т-10.02. Установка вентилятора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
11
11
11
12
12
13
14
15
15
16
17
18
19
20
20
21
21
22
23
24
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
65-07-101СП 65-07-101СП Шкив
65-07-1СП 65-07-1СП Установка вентилятора
51-07-103СП 51-07-103СП Механизм натяжения
1 [Шайба 10.ОТ 65Г 09] Шайба 10.ОТ 65Г 09
2 [Болт М10х45.58.019] Болт М10х45.58.019
3 65-07-103СП Крестовина
4 41471 Кольцо
5 [Болт М10х25.58.019] Болт М10х25.58.019
6 65-07-2 Крышка
7 40811 Прокладка
8 [Болт М8х25.88.35.019] Болт М8х25.88.35.019
9 31324 Пластина
10 7105 Шайба
11 [Подшипник 206А] Подшипник 206А
11 [Подшипник 206К] Подшипник 206К
12 7107 Кольцо
13 45123 Втулка
14 14-07-16-01 Шкив
15 40805СП Сальник
16 51-07-102СП Кронштейн
17 [Масленка 1.3.Ц6] Масленка 1.3.Ц6
18 411155 Штуцер
19 700-41-2880 Переходник
20 [Болт М12х35.58.019] Болт М12х35.58.019
21 [Шайба 12 ОТ 65Г 09] Шайба 12 ОТ 65Г 09
22 51-07-48 Лапа
23 16-07-109СП Кронштейн
24 41204-1 Колено
25 16-07-111СП Рычаг
26 45854 Втулка
27 700-58-2421 Кольцо
28 [Гайка М10.6.019] Гайка М10.6.019
29 41478 Ось
30 51-07-6 Муфта
31 700-30-2046 Гайка
32 29311 Шпилька
33 16-07-108СП Винт
33 16-07-108-01СП Винт
34 [Ремень генератора 11-12,5х9х1090] Ремень генератора 11-12,5х9х1090
35 3010 Гайка
36 29-07-104СП Трубка
37 [Ремень вентилятора 11-16х11х1650] Ремень вентилятора 11-16х11х1650
38 16-07-11-1 Ролик натяжной
39 700-40-3160 Прокладка
40 40010 Крышка
41 [Шайба 8Т 65Г 09] Шайба 8Т 65Г 09
42 [Болт М8х20.58.019] Болт М8х20.58.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
