Каталог запасных частей к технике: ЧТЗ Т-10.02. Установка устройства защиты оператора

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

5

6

6

7

8

8

9

10

12

13

14

15

16

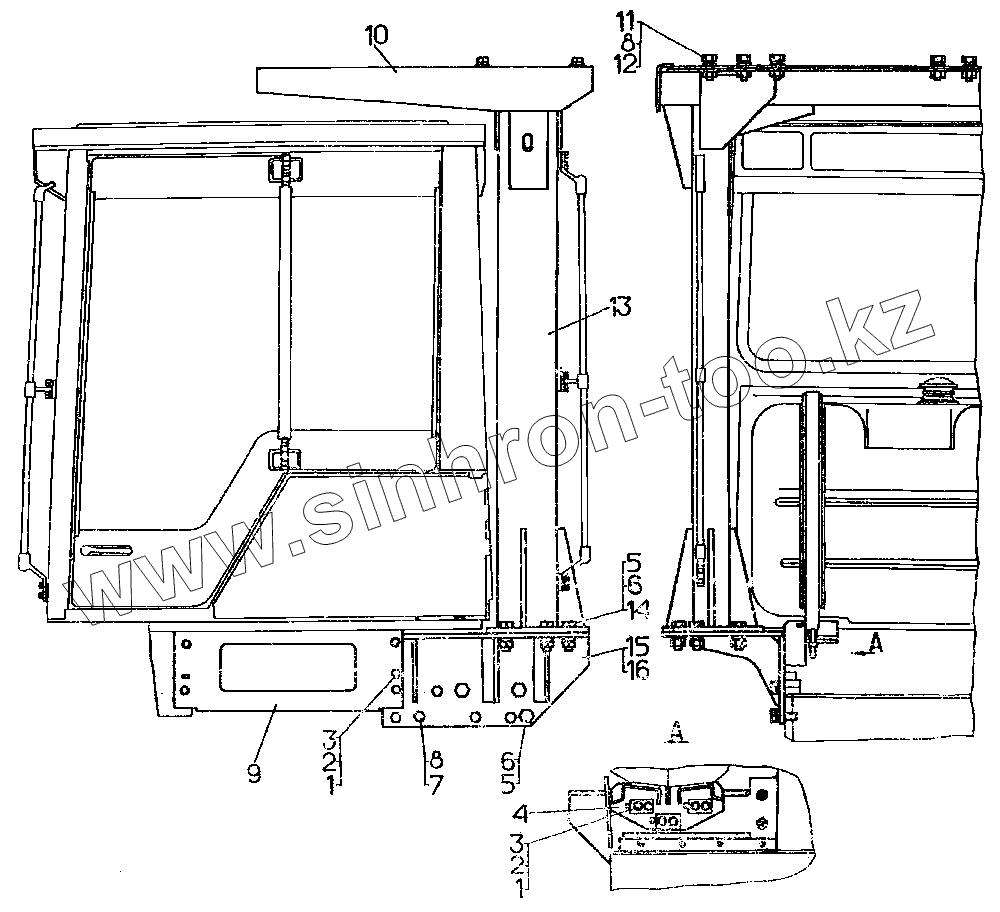

Позиция на иллюстрации	Заводской номер детали		Название детали
[Установка устройства защиты оператор]	[Установка устройства защиты оператор]		Установка устройства защиты оператор
1	28431		Болт
2	31477-01		Шайба
3	[Шайба 16 ОТ 65Г 09]		Шайба 16 ОТ 65Г 09
4	[Опора]		Опора
5	[Болт М24х85.110.018]		Болт М24х85.110.018
6	[Шайба 24Т 65Г 09]		Шайба 24Т 65Г 09
7	28234		Болт
8	[Шайба 20 ОТ 65Г 09]		Шайба 20 ОТ 65Г 09
9	64-63-7		Щиток
10	[Крыша]		Крыша
11	[Болт М20х50.88.35.019]		Болт М20х50.88.35.019
12	31109		Шайба 20х4.02.10ЮА.019
13	[Защита]		Защита
14	[Гайка М24.6.019]		Гайка М24.6.019
15	[Кронштейн]		Кронштейн
16	[Кронштейн]		Кронштейн

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
