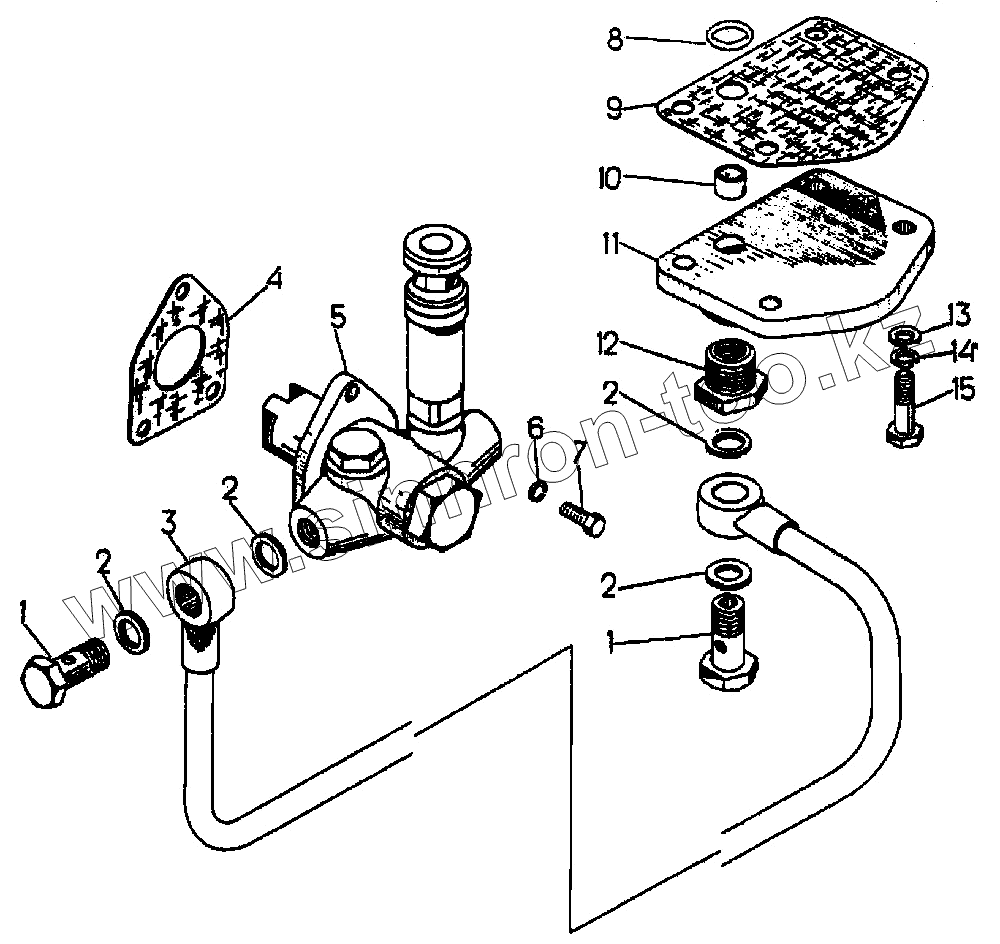

Каталог запасных частей к технике: ЧТЗ Т-10.02. Установка топливоподкачивающего насоса

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
51-71-2СП	51-71-2СП		Установка топливоподкачивающего насоса
51-06-102СП	51-06-102СП		Крышка
1	700-41-2716		Штуцер
2	51-06-8		Кольцо
3	51-41-107СП		Топливопровод
4	700-40-3323		Прокладка
5	АВ10М.80.16. 085-10		Насос топливоподкачивающий тропического исполнения
5	АВ10М .80.16.085		Насос топливоподкачивающий
6	[Шайба 6Т 65Г 09]		Шайба 6Т 65Г 09
7	[Болт М6х20.58.019]		Болт М6х20.58.019
8	40915		Кольцо уплотнительное
9	40916		Прокладка
10	51-06-9		Втулка
11	51-06-7		Крышка
12	700-41-3395		Штуцер
13	31308		Шайба
14	[Шайба 10 ОТ 65Г 09]		Шайба 10 ОТ 65Г 09
15	[Болт М10х25.58.019]		Болт М10х25.58.019

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
