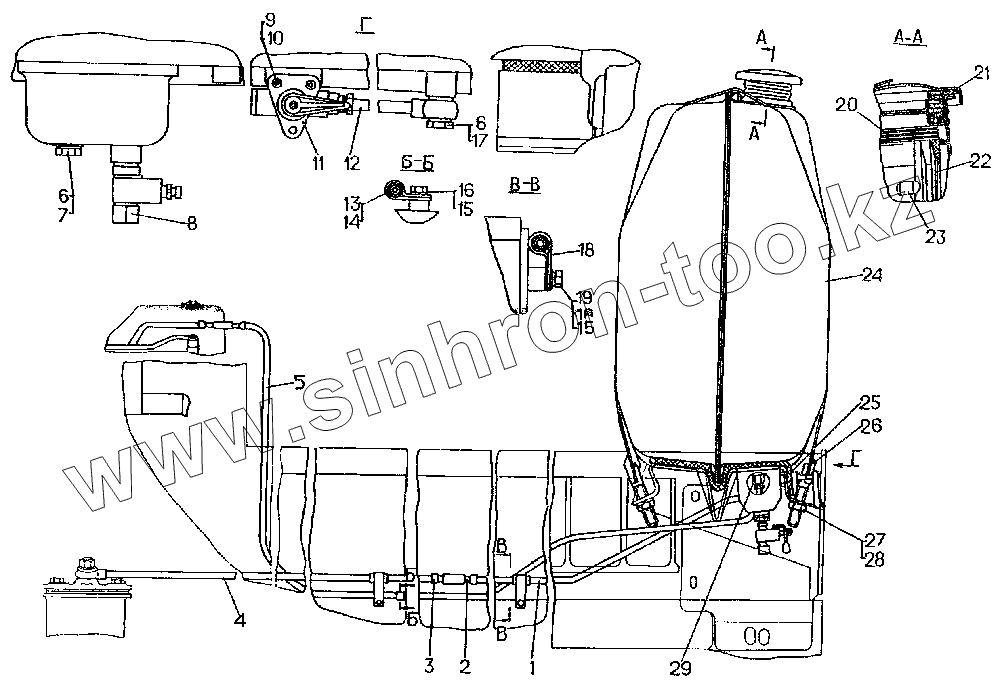

Каталог запасных частей к технике: ЧТЗ Т-10.02. Установка топливного бака трактора

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

10

11

11

12

13

14

15

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
50-25-18СП	50-25-18СП		Установка топливного бака
50-25-407СП	50-25-407СП		Бак топливный
1	50-25-189СП		Труба
2	700-41-2235-06СП		Хомут
3	700-46-2187		Рукав
4	50-25-190СП		Труба
5	50-25-217СП		Труба
6	51-06-8		Кольцо
7	[Болт М14х1,5х35.58.019]		Болт М14х1,5х35.58.019
8	[Кран ПП6]		Кран ПП6
9	[Гайка М6.6.019]		Гайка М6.6.019
10	[Шайба 6Т 65Г 09]		Шайба 6Т 65Г 09
11	[Кран ПП8-1]		Кран ПП8-1
11	[Кран ПП8]		Кран ПП8
12	50-25-188СП		Труба
13	08414		Скоба
14	700-40-2973		Прокладка
15	[Болт М10х20.58.019]		Болт М10х20.58.019
16	[Шайба 10 ОТ 65Г 09]		Шайба 10 ОТ 65Г 09
17	700-41-2716		Штуцер
18	41627		Скоба
19	31308		Шайба
20	700-38-2703		Пружина
21	50-25-127СП		Крышка
22	150.50.026		Фильтр 160Б
22	150.50.026-11		Фильтр 160Б
23	50-25-32		Линейка
24	50-25-408СП		Бак топливный
25	700-40-7306		Прокладка
26	50-25-412СП		Лента
27	3013		Гайка
28	[Шайба 16 ОТ 65Г 09]		Шайба 16 ОТ 65Г 09
29	25567СП		Ниппель
30	700-40-2654		Прокладка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
