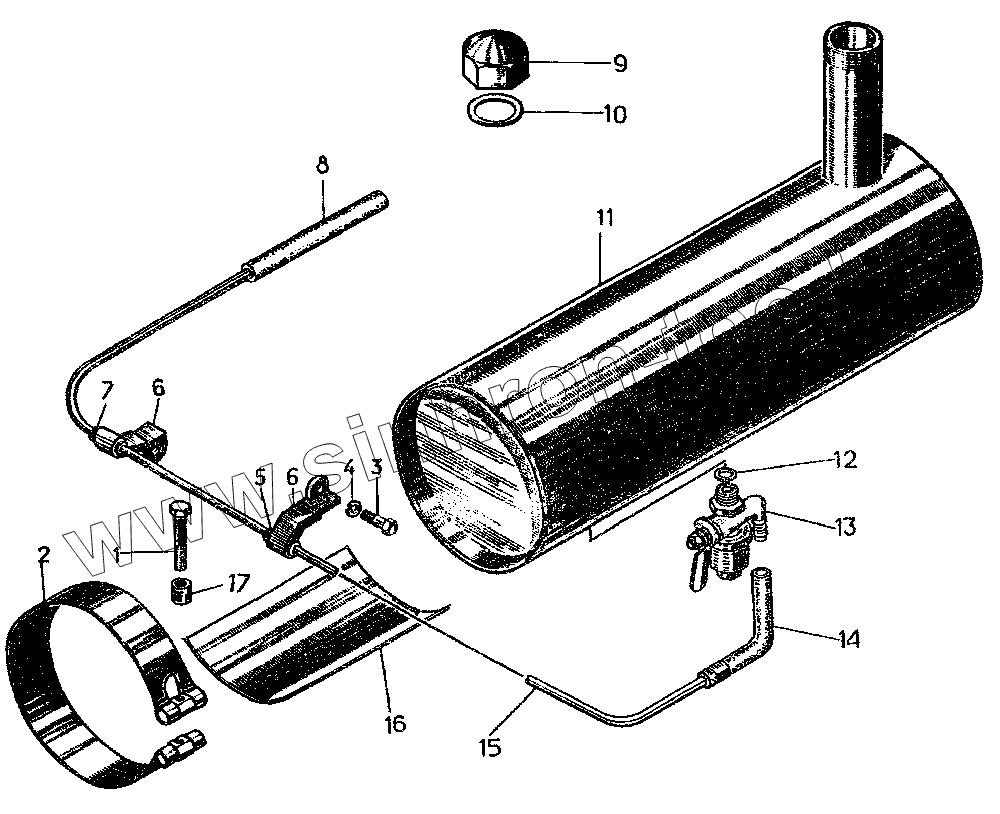

Каталог запасных частей к технике: ЧТЗ Т-10.02. Установка топливного бака пускового двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
51-25-21СП 51-25-21СП Установка бензобака
51-05-116СП 51-05-116СП Болт стяжной
51-25-150СП 51-25-150СП Трубка
1 700-28-2376 Болт
2 16-25-102СП Хомут
3 [Болт М10х20.58.019] Болт М10х20.58.019
4 [Шайба 10 ОТ 65Г 09] Шайба 10 ОТ 65Г 09
5 700-40-6017 Втулка
6 16-25-13 Хомут
7 700-40-6017 Втулка
8 700-46-2208 Рукав
9 05719СП Пробка
10 40269 Прокладка
11 51-25-145СП Бензобак
12 [Кольцо 14х20] Кольцо 14х20
13 [Кран КР-12Д] Кран КР-12Д
14 700-46-2208 Рукав
15 51-25-65 Труба
16 700-40-3113 Прокладка
17 51-05-36 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
