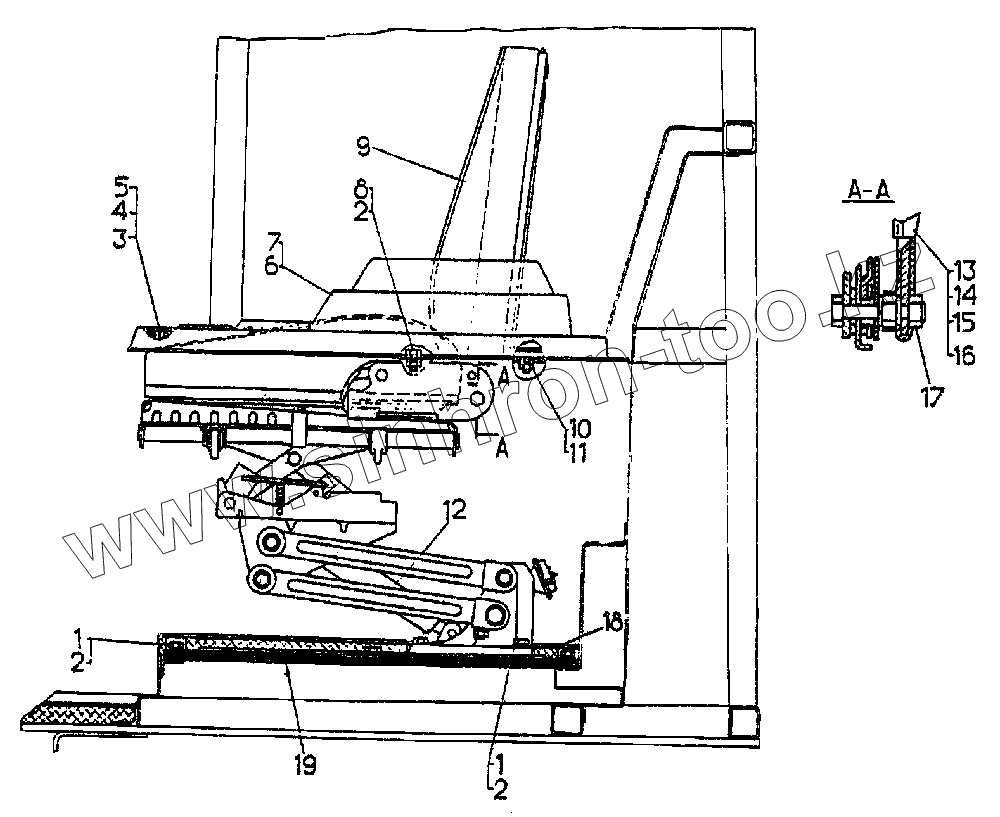

Каталог запасных частей к технике: ЧТЗ Т-10.02. Установка сиденья

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
64-23-3СП 64-23-3СП Установка сиденья
1 [Болт М10х30.58.019] Болт М10х30.58.019
2 [Шайба 10 ОТ 65Г 09] Шайба 10 ОТ 65Г 09
3 31358-1 Шайба
4 [Шайба 6Т 65Г 09] Шайба 6Т 65Г 09
5 [Винт В.М6х18.58.019 ГОСТ 17473-80] Винт В.М6х18.58.019 ГОСТ 17473-80
6 64-23-123СП Подлокотник
7 64-23-122СП Подлокотник
8 [Гайка М10.6.019] Гайка М10.6.019
9 05.44.07-20 Сиденье
9 05.44.07-10 Сиденье
9 05.44.07 Сиденье
10 [Гайка М8.6.019] Гайка М8.6.019
11 [Шайба 8Т 65Г 09] Шайба 8Т 65Г 09
12 АС20-050.00.000 Амортизатор
13 ИРБ 9.00.01 Накладка
14 РБ 5.00.01 Шайба пружинная
15 РБ 5.00.07-02 Втулка
16 РБТ 21.00.000 Ремень безопасности
17 [Гайка М12.6.019] Гайка М12.6.019
18 64-23-119СП Коврик
19 64-23-121СП Опора
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
