Каталог запасных частей к технике: ЧТЗ Т-10.02. Установка щитков

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
5
5
5
5
5
5
5
6
6
7
7
8
8
9
9
10
10
10
10
10
11
12
12
12
12
12
13

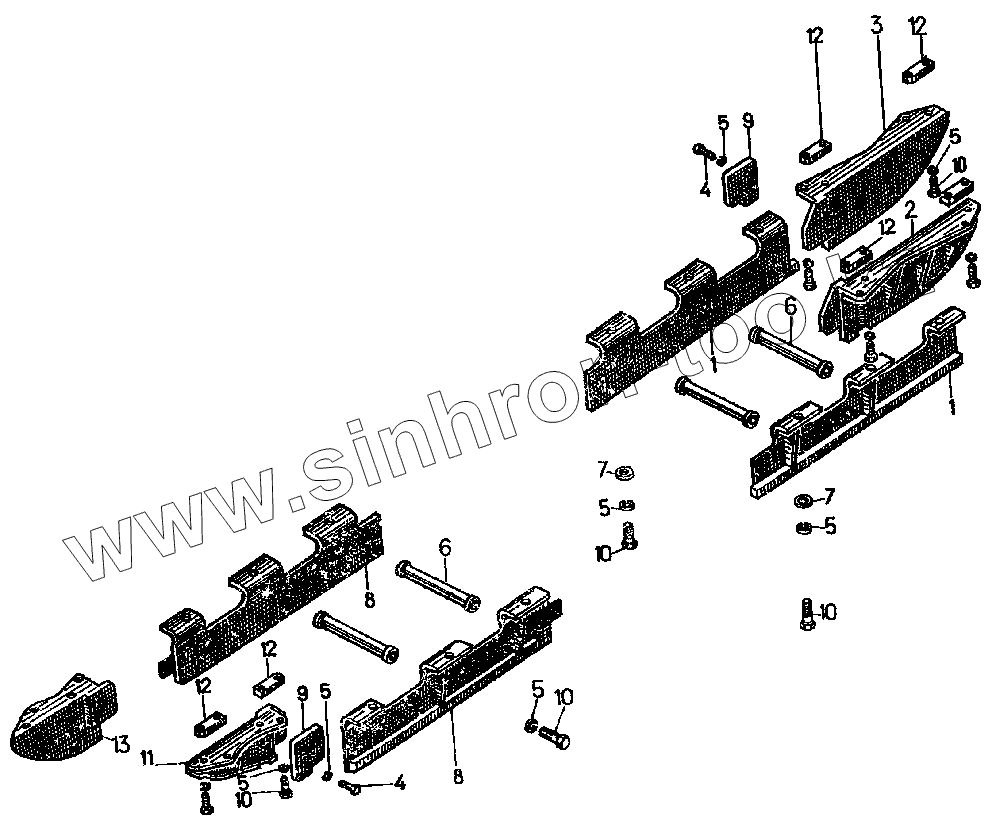

Позиция на иллюстрации Заводской номер детали Название детали
24-64-3СП 24-64-3СП Установка щитков
24-64-107СП 24-64-107СП Щитки
24-64-108СП 24-64-108СП Щитки
1 50-64-107СП Щиток
2 24-64-22 Щиток
3 24-64-23 Щиток
4 [Болт М16х1,5-6gх40.88.35.019] Болт М16х1,5-6gх40.88.35.019
5 [Шайба 10 ОТ 65Г 03] Шайба 10 ОТ 65Г 03
6 50-64-104СП Распорка
7 700-31-2515 Шайба
8 50-64-106СП Щиток
9 24-64-21 Накладка
10 [Болт М16х1,5х60.58.019] Болт М16х1,5х60.58.019
11 24-64-24 Щиток
12 24-64-6 Планка
13 24-64-25 Щиток
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
