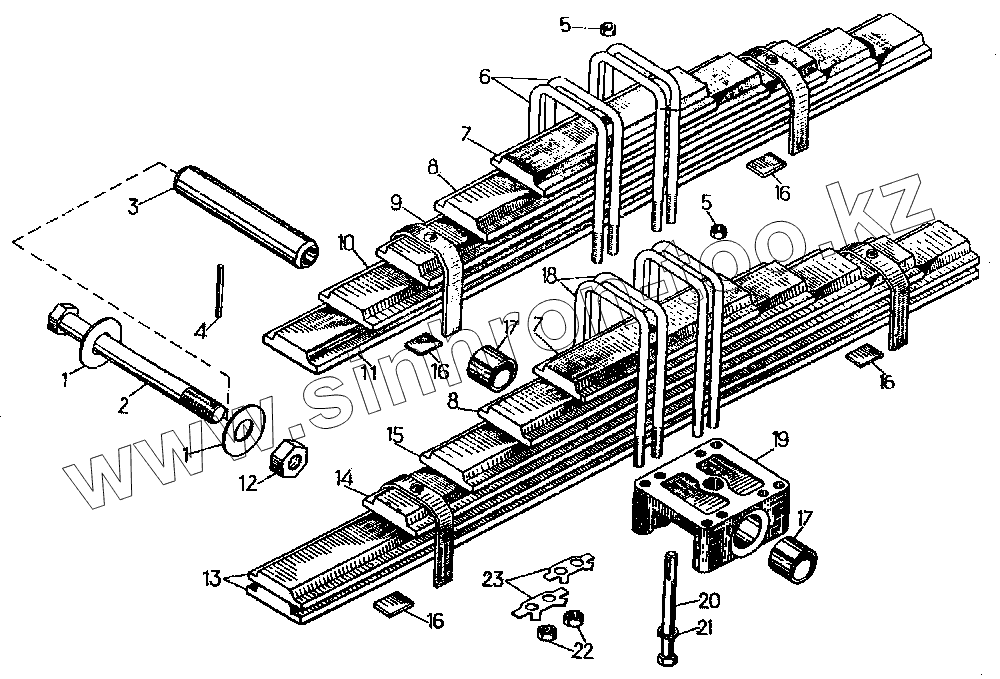

Каталог запасных частей к технике: ЧТЗ Т-10.02. Установка рессоры

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
5
6
7
7
8
8
9
10
11
12
16
16
16
16
17
17
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
50-20-103СП 50-20-103СП Рессора
24-20-109СП 24-20-109СП Крышка
50-20-110СП 50-20-110СП Установка рессоры
1 700-31-1 Шайба
2 50-20-32 Стяжка
3 50-20-20 Палец
4 35-21-37 Шплинт
5 [Гайка М16х1,5-6Н.6.019] Гайка М16х1,5-6Н.6.019
6 50-20-10 Стремянка
7 50-20-8 Лист
8 50-20-8 Лист
9 50-20-104СП Лист
10 50-20-6 Лист
11 50-20-15 Лист
12 700-30-2275 Гайка
16 21-20-9 Прокладка
17 20733 Втулка
19 50-20-16 Крышка
20 28585 Болт
21 50-20-13 Кольцо
22 30281 Гайка
23 31384 Пластина
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
