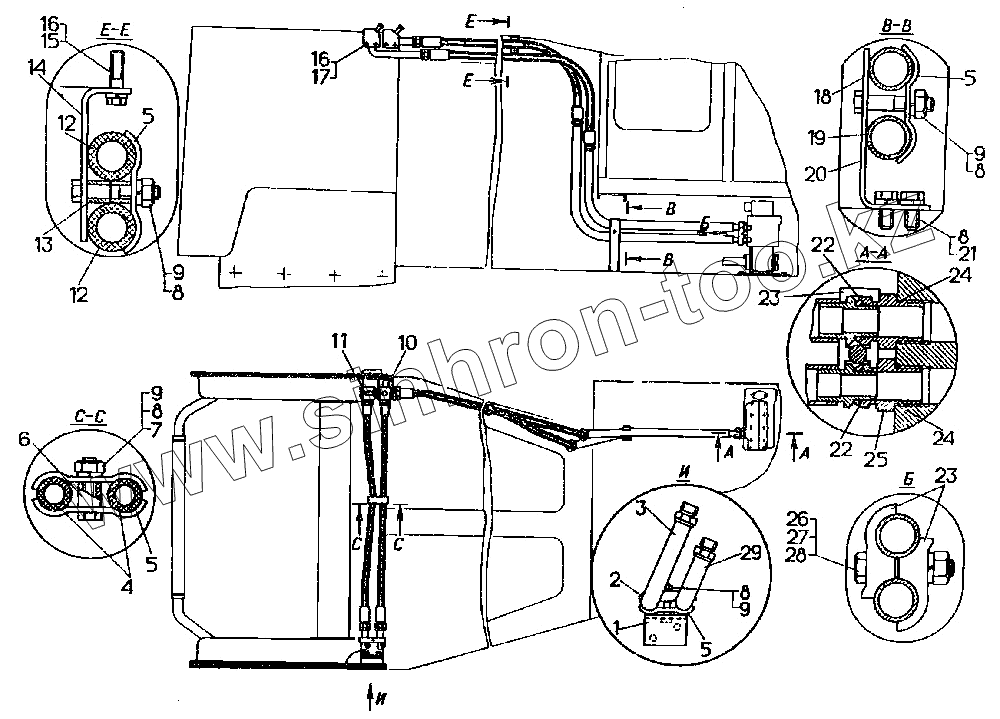

Каталог запасных частей к технике: ЧТЗ Т-10.02. Установка передних трубопроводов
1
2
3
4
4
5
5
5
5
6
7
8
8
8
8
8
9
9
9
9
10
11
12
12
12
13
14
15
16
16
17
18
19
20
21
22
22
23
23
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-26-15СП | 64-26-15СП | Установка передних трубопроводов | |
| 1 | 50-26-440СП | Кронштейн | |
| 2 | 50-26-284 | Планка | |
| 3 | 50-26-452СП | Труба | |
| 4 | 170-01 | Рукав высокого давления, армированный 11-16 | |
| 4 | Н.036.85.03.170 | Рукав высокого давления II-16 | |
| 5 | 50-26-230 | Прижим | |
| 6 | 50-26-115 | Втулка | |
| 7 | [Болт М12х45.58.019] | Болт М12х45.58.019 | |
| 8 | [Шайба 12 ОТ 65Г 09] | Шайба 12 ОТ 65Г 09 | |
| 9 | 3011 | Гайка | |
| 10 | 50-26-450СП | Корпус | |
| 11 | 50-26-451СП | Корпус | |
| 12 | Н.036.88.750-01 | Рукав высокого давления II-25, армированный | |
| 12 | Н.036.86.750 | Рукав высокого давления, армированный II-25 | |
| 13 | 41832 | Втулка | |
| 14 | 50-26-122СП | Кронштейн | |
| 15 | [Болт М12х25.58.019] | Болт М12х25.58.019 | |
| 16 | [Шайба 12 ОТ 65Г 09] | Шайба 12 ОТ 65Г 09 | |
| 17 | [Болт М12х55.58.019] | Болт М12х55.58.019 | |
| 18 | 64-26-204СП | Труба | |
| 19 | 64-26-204-01СП | Труба | |
| 20 | 50-26-212СП | Кронштейн | |
| 21 | [Болт М12х25.58.019] | Болт М12х25.58.019 | |
| 22 | 46856 | Кольцо | |
| 23 | 18-26-237-01 | Планка | |
| 23 | 18-26-237-02 | Планка для тропиков | |
| 24 | 46764 | Кольцо | |
| 25 | 18-26-561 | Штуцер | |
| 26 | 28417 | Болт | |
| 27 | [Шайба 16 ОТ 65Г 09] | Шайба 16 ОТ 65Г 09 | |
| 28 | 30246 | Гайка | |
| 29 | 50-26-452-01СП | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
