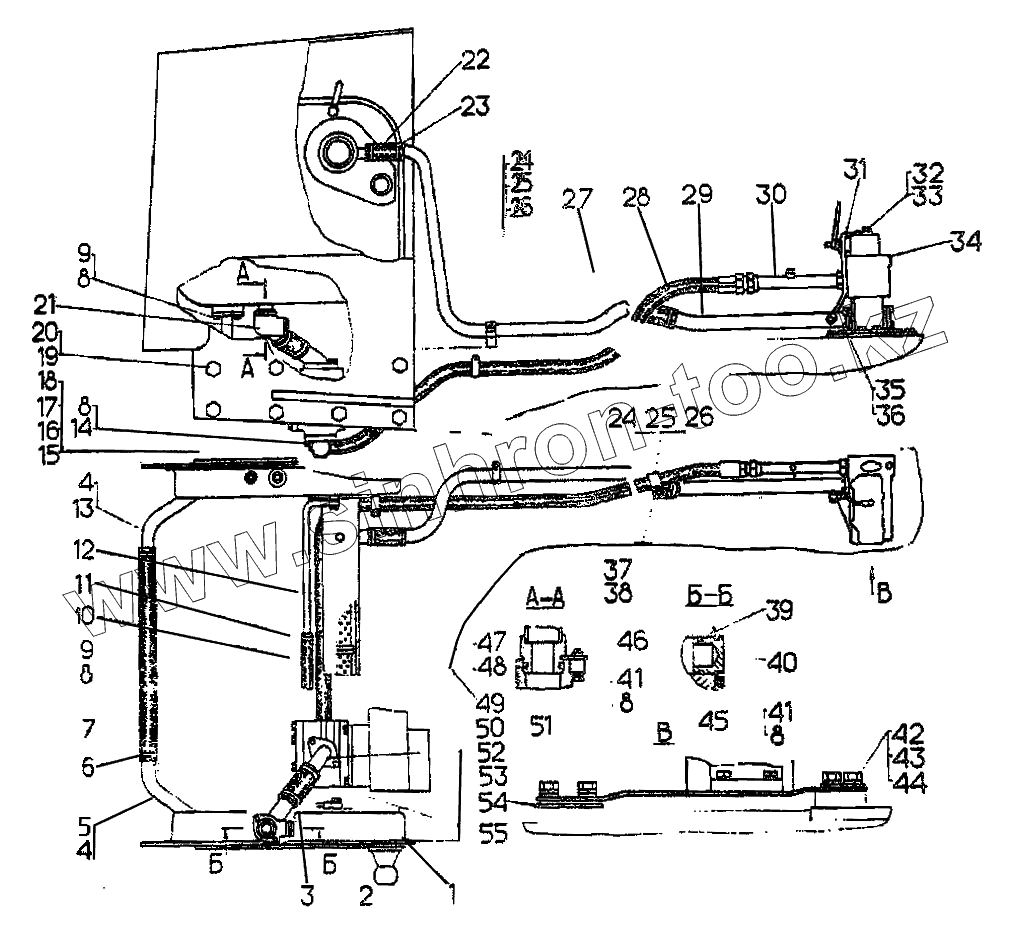

Каталог запасных частей к технике: ЧТЗ Т-10.02. Установка гидросистемы
1
2
3
4
4
5
6
6
7
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-26-1СП | 64-26-1СП | Установка гидросистемы | |
| 1 | 50-26-404СП | Баки гидросистемы | |
| 2 | 700-46-2235 | Рукав | |
| 3 | 37-26-139СП | Хомут | |
| 4 | 700-40-7341 | Прокладка | |
| 5 | 50-26-270СП | Гидроцилиндр | |
| 6 | 700-41-2223СП | Хомут | |
| 7 | 700-46-2141 | Рукав | |
| 8 | [Шайба 12 ОТ 65Г 09] | Шайба 12 ОТ 65Г 09 | |
| 9 | 2816 | Болт | |
| 10 | 700-40-3486 | Рукав | |
| 11 | 700-41-2228СП | Хомут | |
| 12 | 50-26-273СП | Труба | |
| 13 | 50-26-271СП | Труба | |
| 14 | 28556 | Болт | |
| 15 | [Кольцо 038-046-46-2-2] | Кольцо 038-046-46-2-2 | |
| 16 | 46764 | Кольцо | |
| 17 | 700-41-3269 | Штуцер | |
| 18 | 50-26-129 | Муфта угловая | |
| 19 | [Шайба 24Т 65Г 09] | Шайба 24Т 65Г 09 | |
| 20 | [Болт М24х65.110.019] | Болт М24х65.110.019 | |
| 21 | 50-26-258 | Угольник | |
| 22 | 700-40-5968 | Рукав | |
| 23 | 18-26-320СП | Хомут | |
| 24 | 50-26-206 | Скоба и планка (составной хомут) | |
| 25 | 50-26-207 | Скоба и планка (составной хомут) | |
| 26 | 700-40-6827 | Прокладка | |
| 27 | 50-26-151 | Труба | |
| 28 | Н.036.85.750 | Рукав высокого давления II-16 армированный | |
| 28 | Н.036.85.750-01 | Рукав высокого давления II-16 армированный | |
| 29 | 64-82-211СП | Труба | |
| 30 | 64-82-210СП | Труба | |
| 31 | 50-26-124СП | Труба | |
| 32 | Р150-075 | Штуцер | |
| 33 | 40920 | Кольцо | |
| 34 | 64-82-62СП | Управление гидрораспределителем | |
| 35 | [Болт М8х25.88.35.019] | Болт М8х25.88.35.019 | |
| 36 | [Шайба 8Т 65Г 09] | Шайба 8Т 65Г 09 | |
| 37 | [Болт М10х20.58.019] | Болт М10х20.58.019 | |
| 38 | [Шайба 10Т 65Г 09] | Шайба 10Т 65Г 09 | |
| 39 | [Кольцо 032-040-46-2-2] | Кольцо 032-040-46-2-2 | |
| 40 | 18-26-678 | Втулка | |
| 41 | [Болт М12х25.58.019] | Болт М12х25.58.019 | |
| 42 | [Болт М16х30.58.019] | Болт М16х30.58.019 | |
| 43 | [Шайба 16 ОТ 65Г 09] | Шайба 16 ОТ 65Г 09 | |
| 44 | 31477 | Шайба | |
| 45 | 18-15-113 | Планка | |
| 46 | 50-26-272СП | Пластина | |
| 47 | 40910 | Кольцо | |
| 48 | 700-41-3306 | Болт полый | |
| 49 | [Датчик аварийного давления в гидросистеме ММ 126Д] | Датчик аварийного давления в гидросистеме ММ 126Д | |
| 50 | 50-26-395СП | Фильтр | |
| 51 | 700-40-7321 | Кольцо | |
| 52 | 50-26-277 | Патрубок | |
| 53 | [Кольцо 060-070-58-2-2] | Кольцо 060-070-58-2-2 | |
| 54 | 64-32-51 | Пластина | |
| 55 | 50-26-85СП | Установка привода насоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
