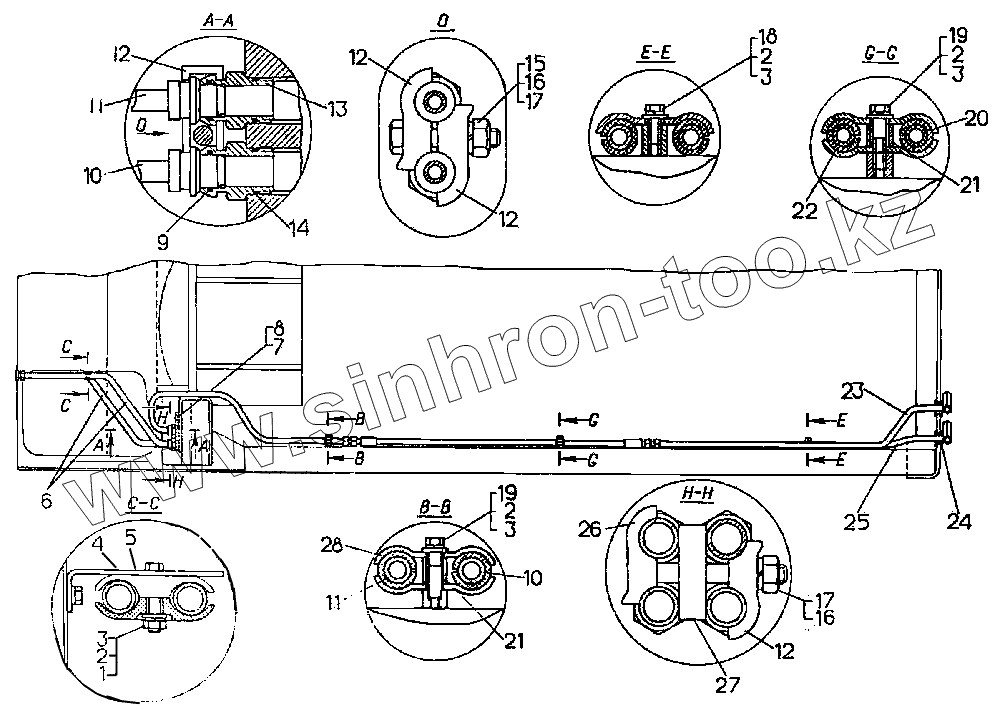

Каталог запасных частей к технике: ЧТЗ Т-10.02. Управление перекосом отвала и рыхлителем

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
3
3
3
4
5
6
7
8
9
10
10
11
11
12
12
12
12
13
14
15
16
16
17
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
64-82-48СП 64-82-48СП Управление перекосом отвала
64-82-49СП 64-82-49СП Управление перекосом от вала и рыхлителем
1 [Гайка М10.6.019] Гайка М10.6.019
2 [Шайба 10 ОТ 65Г 09] Шайба 10 ОТ 65Г 09
3 31308-1 Шайба
4 50-26-237СП Кронштейн
5 700-40-6907 Планка
6 64-82-264СП Труба
7 Р150-066 Пробка
8 Р150-090 Кольцо У-032
9 46856 Кольцо
10 64-82-261СП Труба
11 64-82-261-01СП Труба
12 18-26-237-01 Планка
13 18-26-561 Штуцер
14 46764 Кольцо
15 28417 Болт
16 [Гайка М16х1,5-6Н.6.019] Гайка М16х1,5-6Н.6.019
17 [Шайба 16 ОТ 65Г 09] Шайба 16 ОТ 65Г 09
18 [Болт М10х25.58.019] Болт М10х25.58.019
19 [Болт М10х45.58.019] Болт М10х45.58.019
20 Н.036.85.03.170-01 Рукав высокого давления II-16
20 Н.036.85.03.170 Рукав высокого давления II-16
21 41832 Втулка
22 42212 Муфта
23 64-82-263СП Труба
24 700-46-21/5 Прокладка
25 64-82-262СП Труба
26 37-26-105СП Планка
27 18-26-278 Вставка
28 50-60-230 Прижим
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
