Каталог запасных частей к технике: ЧТЗ Т-10.02. Управление дизелем

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
6
6
6
6
7
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

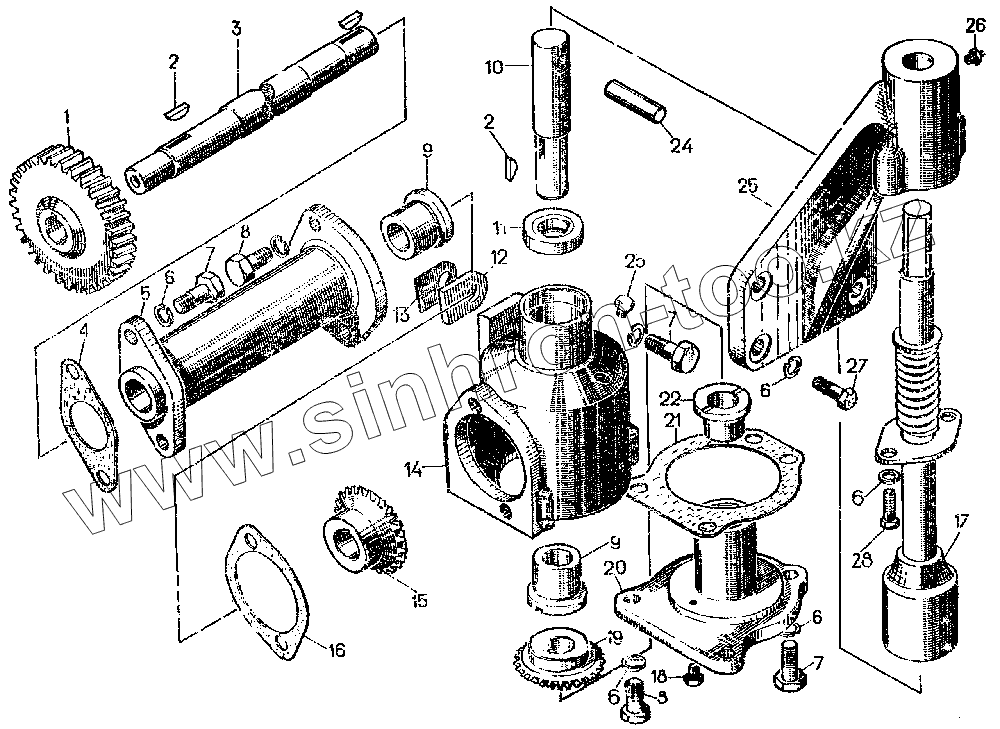

Позиция на иллюстрации Заводской номер детали Название детали
16-74-1СП 16-74-1СП Устройство ручного запуска
17-74-8СП 17-74-8СП Механизм проворачивания вала пускового двигателя
17-74-197СП 17-74-197СП Корпус
17-74-198СП 17-74-198СП Кронштейн
17-74-199СП 17-74-199СП Корпус
1 17-01-22 Шестерня
2 34126 Шпонка
3 17-74-257 Валик
4 700-40-6763 Прокладка
5 17-74-284 Кронштейн
6 [Шайба 10 ОТ 65Г 09] Шайба 10 ОТ 65Г 09
7 [Болт М10х25.58.019] Болт М10х25.58.019
8 [Болт М10х20.58.019] Болт М10х20.58.019
9 17-74-283 Втулка
10 17-74-282 Валик
11 40251СП Сальник
12 700-40-3110 Прокладка
13 700-40-3109 Прокладка
14 17-74-280 Корпус
15 74116 Шестерня
16 40957 Прокладка
17 16-74-101СП Валик
18 371-1 Пробка
19 74123 Шестерня
20 74120 Опора
21 40956 Прокладка
22 74121-1 Втулка
23 371-1 Пробка
24 74124 Палец
25 51-74-1 Кронштейн
26 [Масленка 1.3.Ц6] Масленка 1.3.Ц6
27 [Болт М10х30.58.019] Болт М10х30.58.019
28 [Болт М10х22.58.019] Болт М10х22.58.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
