Каталог запасных частей к технике: ЧТЗ Т-10.02. Турбокомпрессор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11

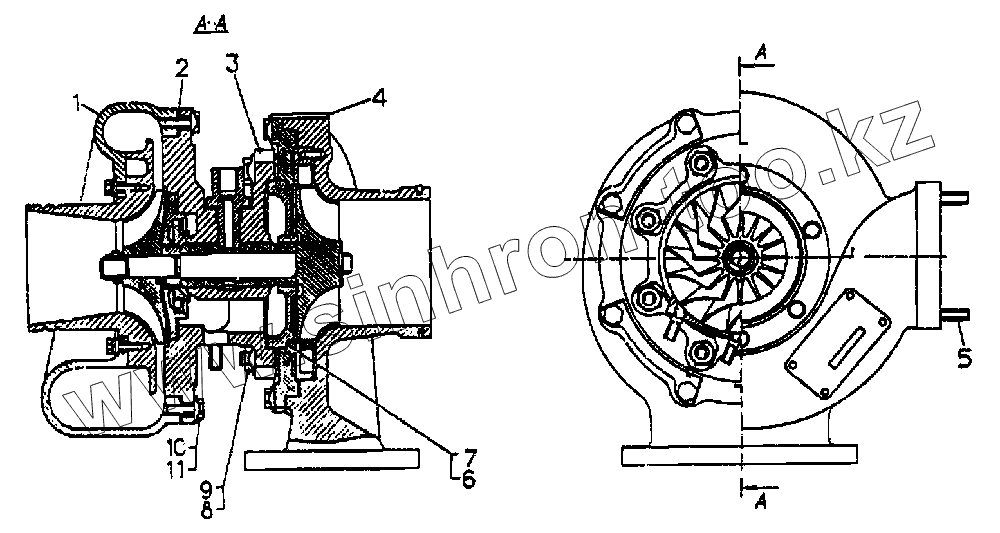

Позиция на иллюстрации Заводской номер детали Название детали
92.000-06 92.000-06 Турбокомпрессор ТКР-111Н-3
1 92.930 Корпус компрессора
2 700-40-2884 Прокладка
3 92.560 Корпус средний
4 92.660 Корпус турбины
5 [Шпилька М8х1,25-3р/1-6gх22.85.029] Шпилька М8х1,25-3р/1-6gх22.85.029
6 92.238 Прокладка
7 92.214 Прокладка
8 [Гайка М10-6.089] Гайка М10-6.089
9 700-31-2447 Пластина
10 [Болт М8х20.58.029] Болт М8х20.58.029
11 700-31-2414-3 Пластина
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
