Каталог запасных частей к технике: ЧТЗ Т-10.02. Тормоза

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

15

15

16

17

17

18

19

20

21

22

22

23

24

25

25

26

27

28

29

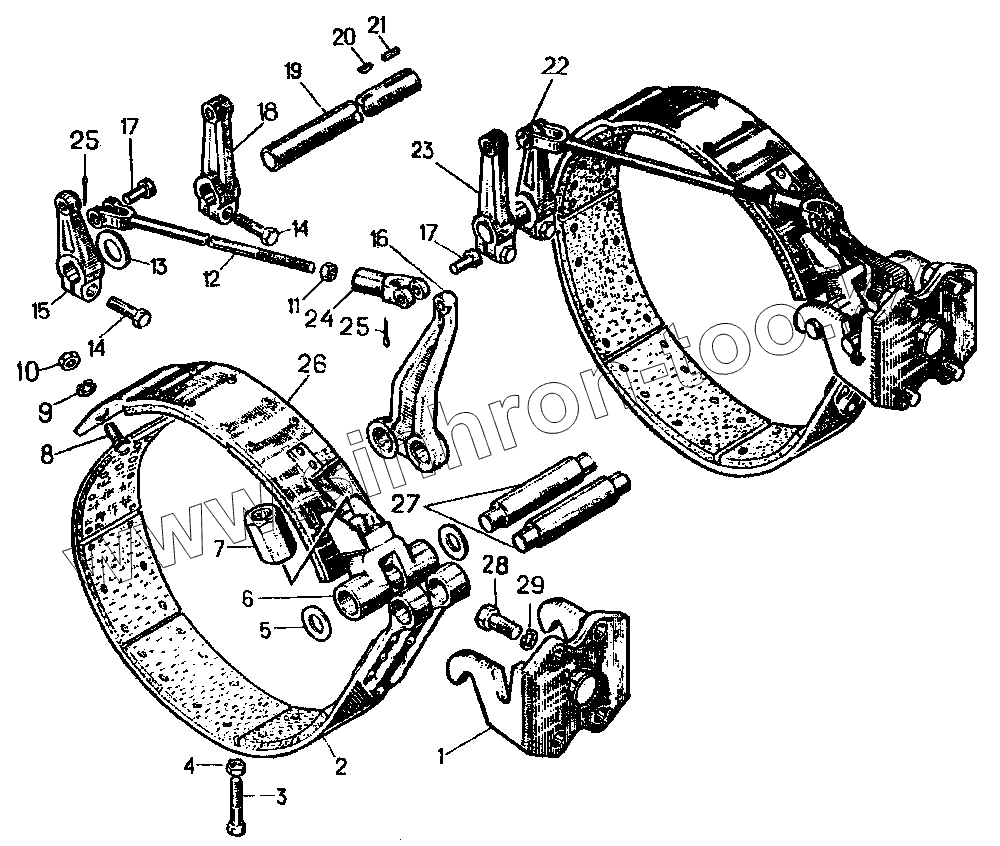

Позиция на иллюстрации	Заводской номер детали		Название детали
62-18-1СП	62-18-1СП		Тормоза
18360-01СП	18360-01СП		Лента
24-18-108СП	24-18-108СП		Тяга
1	18221		Кронштейн
2	50-18-116		Лента
3	28648		Болт
4	3011		Гайка
5	31342		Шайба
6	18245		Вилка
7	18357		Гайка
8	28428		Болт
9	[Шайба 8Т 65Г 09]		Шайба 8Т 65Г 09
10	[Гайка М8.6.019]		Гайка М8.6.019
11	3010		Гайка
12	18217СП		Тяга
13	3121		Шайба
14	700-28-2173		Болт
15	50-18-7-1		Рычаг
15	50-18-7		Рычаг
16	18219		Рычаг
17	17317		Палец
18	62-18-4		Рычаг
19	18274		Валик
20	34109		Шпонка
21	34119		Шпонка
22	50-18-8-1		Рычаг
22	50-18-8		Рычаг
23	62-18-4		Рычаг
24	18212-1		Вилка
25	[Шплинт 3,2х25]		Шплинт 3,2х25
26	50-18-117СП		Лента
27	18220		Валик
28	28431		Болт
29	[Шайба 16 ОТ 65Г 09]		Шайба 16 ОТ 65Г 09

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
