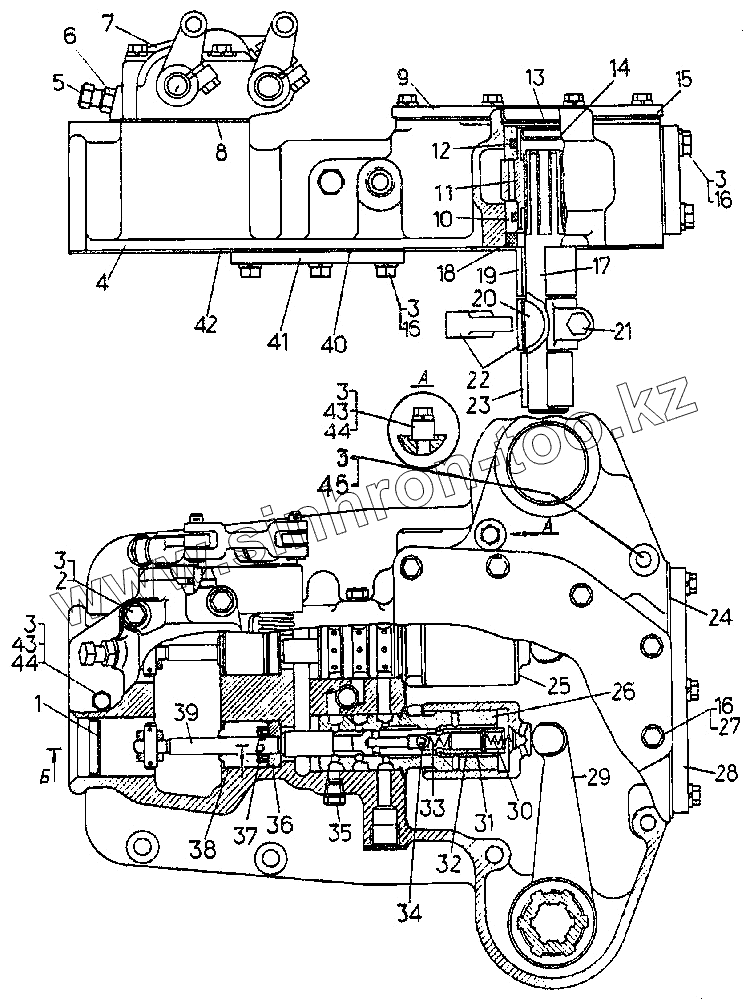

Каталог запасных частей к технике: ЧТЗ Т-10.02. Сервомеханизм

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
Позиция на иллюстрации Заводской номер детали Название детали
64-17-2СП 64-17-2СП Сервомеханизм
21-17-106СП 21-17-106СП Золотник
17309СП 17309СП Муфта
1 18-17-9 Заглушка
2 [Болт М10х75.58.019] Болт М10х75.58.019
3 [Шайба 10 ОТ 65Г 09] Шайба 10 ОТ 65Г 09
4 50-17-104СП Корпус
5 700-28-2520 Болт
6 [Гайка М12.6.019] Гайка М12.6.019
7 64-17-107СП Корпус
8 700-40-7141 Прокладка
9 21-17-27-1 Крышка
10 21-17-22 Втулка
11 17310 Муфта
12 [Кольцо 042-050-46-2-2] Кольцо 042-050-46-2-2
13 17311 Заглушка
14 0295 Заглушка
15 700-40-5959 Прокладка
16 [Болт М10х30.58.019] Болт М10х30.58.019
17 50-17-25 Валик
18 700-40-4532 Кольцо-прокладка
19 50-11-37 Втулка
20 700-34-2029 Шпонка
21 2826 Болт
22 50-17-24 Рычаг
23 50-11-36 Втулка
24 40714-1 Прокладка
25 21-17-21 Поршень
26 17303-1 Гильза
27 40912 Кольцо
28 50-17-5 Крышка
29 17482 Рычаг
30 700-38-2319 Пружина
31 21-17-36 Золотник
32 700-32-2106 Штифт
33 38301 Пружина
34 [Шарик Б 10-200] Шарик Б 10-200
35 371 Пробка
36 17329 Кольцо
37 [Манжета 3-25х13-6] Манжета 3-25х13-6
38 21-17-44 Втулка
39 64-17-5 Ось
40 700-40-7187 Прокладка
41 50-17-11 Крышка
42 40736 Прокладка
43 50-70-2 Втулка
44 [Болт М10-6gх120.58.019] Болт М10-6gх120.58.019
45 [Болт М10-6gх130.58.019] Болт М10-6gх130.58.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
