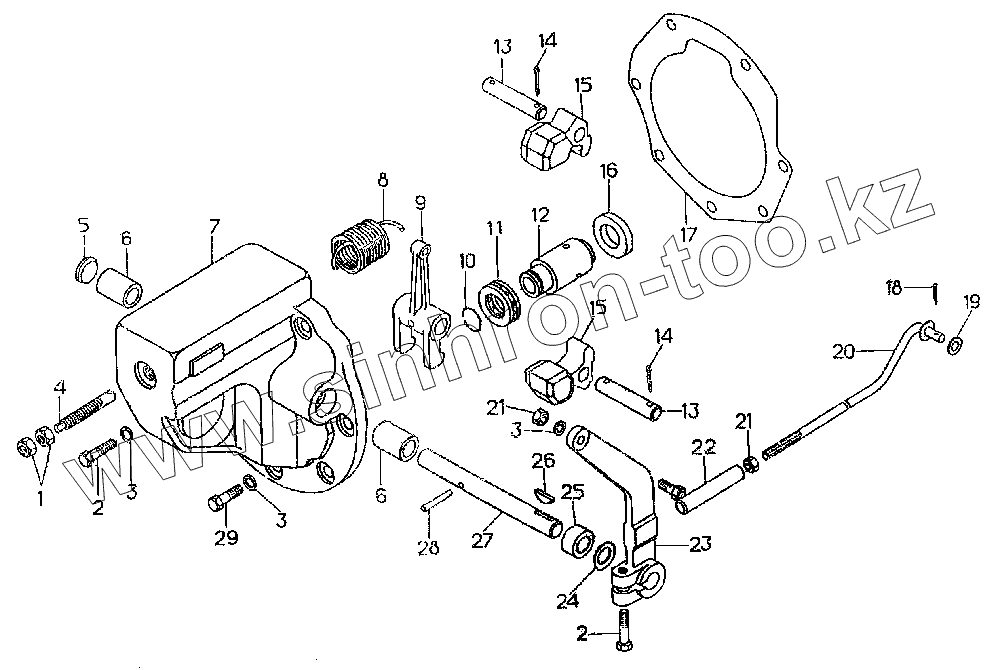

Каталог запасных частей к технике: ЧТЗ Т-10.02. Регулятор пускового двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
17-06-107СП 17-06-107СП Корпус
06406СП 06406СП Втулка
17-06-4СП 17-06-4СП Регулятор пускового двигателя
1 [Болт М8х16.019] Болт М8х16.019
2 [Болт М6х25.58.019] Болт М6х25.58.019
3 [Шайба 6Т 65Г 09] Шайба 6Т 65Г 09
4 06412 Винт
5 690 Заглушка
6 06403-1 Втулка
7 42538 Корпус
8 38340 Пружина
9 06409 Рычаг
10 06503 Кольцо
11 [Подшипник 8103] Подшипник 8103
12 06504 Втулка
13 42172 Палец
14 [Шплинт 3,2х20] Шплинт 3,2х20
15 06405-1 Груз
15 06405 Груз
16 06408 Шайба
17 40949 Прокладка
18 [Шплинт 2х14] Шплинт 2х14
19 31358 Шайба
20 06626СП Тяга
21 [Болт М6.6.019] Болт М6.6.019
22 06417СП Муфта
23 06481 Рычаг
24 6100 Шайба
25 40264 Сальник
26 3432 Шпонка
27 06411 Ось
28 32239 Штифт
29 [Болт М6х20.58.019] Болт М6х20.58.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
