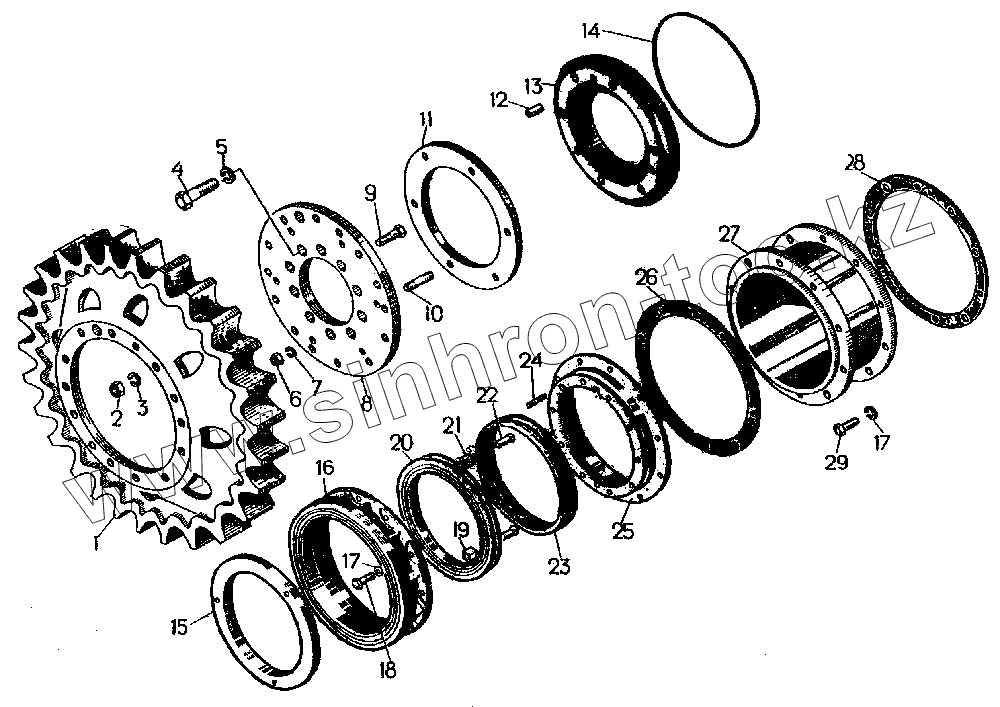

Каталог запасных частей к технике: ЧТЗ Т-10.02. Редукторы бортовые (продолжение)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
17
18
19
20
21
22
23
24
25
28
28
28
Позиция на иллюстрации Заводской номер детали Название детали
24-19-114СП 24-19-114СП Уплотнение
24-19-119СП 24-19-119СП Уплотнение
50-19-156СП 50-19-156СП Лабиринт
50-19-157СП 50-19-157СП Венец ведущего колеса в сборе
24-19-109СП 24-19-109СП Диск
1 50-19-160-1 Венец ведущего колеса
2 3014 Гайка
3 [Шайба 20 ОТ 65Г 09] Шайба 20 ОТ 65Г 09
4 700-28-2379 Болт
5 [Шайба 27 65Г 09] Шайба 27 65Г 09
6 3010 Гайка
7 [Шайба 10 ОТ 65Г 09] Шайба 10 ОТ 65Г 09
8 50-19-158 Фланец
9 700-28-2320-01 Болт
10 700-29-2262 Шпилька
11 50-19-159 Проставка
12 700-40-2733 Кольцо
13 700-32-2199 Штифт
14 50-19-170 Лабиринт
16 24-19-27 Диск
17 24-19-47 Лабиринт
18 [Болт М10х40.58.019] Болт М10х40.58.019
19 [Шайба 10 ОТ 65Г 09] Шайба 10 ОТ 65Г 09
20 24-19-21 Диск
21 24-19-22 Сухарик
22 700-47-2027 Палец
23 700-40-3372 Манжета
23 700-40-5958 Прокладка
24 700-38-2306 Пружина
25 24-19-25-1 Фланец
28 700-40-5958 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
