Каталог запасных частей к технике: ЧТЗ Т-10.02. Редукторы бортовые (продолжение)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

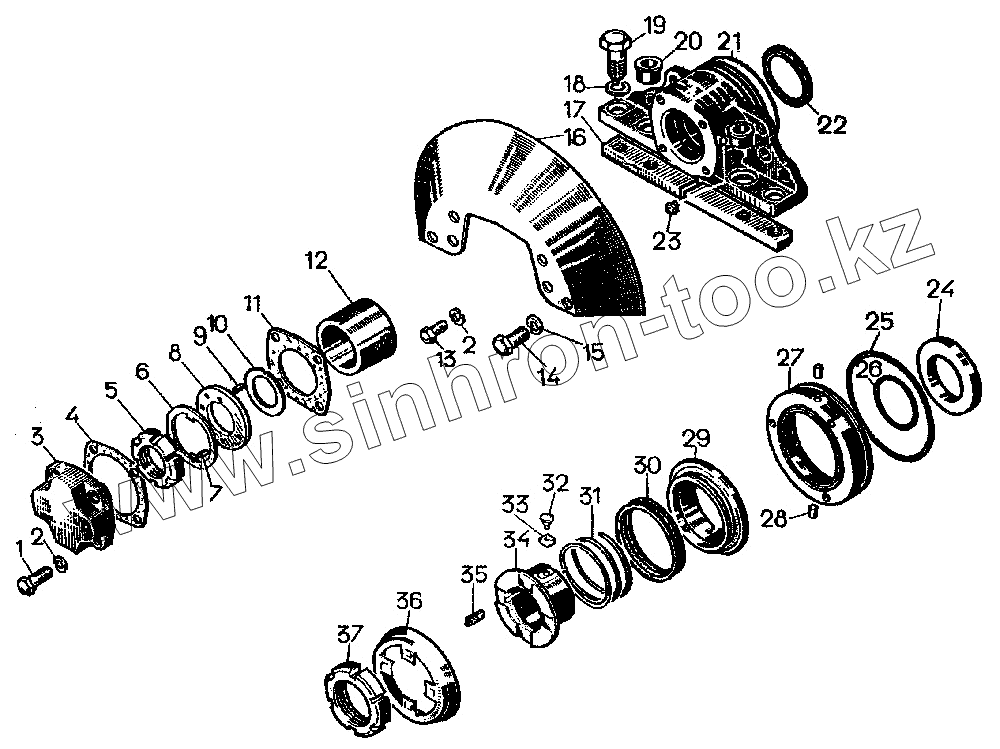

Позиция на иллюстрации Заводской номер детали Название детали
20-19-124СП 20-19-124СП Уплотнение
20-19-125СП 20-19-125СП Диск
21-19-103СП 21-19-103СП Подшипник концевой
21-19-104СП 21-19-104СП Подшипник концевой
60-19-103СП 60-19-103СП Стопор
60-19-104СП 60-19-104СП Фиксатор
20-19-123СП 20-19-123СП Уплотнение
21-19-2 21-19-2 Подшипник концевой
1 28579 Болт
2 [Шайба 12 ОТ 65Г 09] Шайба 12 ОТ 65Г 09
3 60-19-9 Крышка
4 700-40-2165 Прокладка
5 19457 19457-01 Гайка
6 60-19-11 Стопор
7 700-32-2055 Штифт
8 60-19-10 Фиксатор
9 700-32-2196 Штифт
10 19458 Прокладка
11 15-19-30 Прокладка
12 18-19-23 Втулка
13 [Болт М12х25.587019] Болт М12х25.587019
14 [Болт М16х30.58.019] Болт М16х30.58.019
15 [Шайба 16 ОТ 65Г 09] Шайба 16 ОТ 65Г 09
17 50-21-42 Планка
18 50-19-161 Щиток
18 [Шайба 20 ОТ 65Г 09] Шайба 20 ОТ 65Г 09
19 700-23-2527 Болт
20 21-19-3 Втулка
21 21-19-1 Подшипник концевой
22 [Манжета 2.2-90х120-2] Манжета 2.2-90х120-2
23 [Масленка 1.3.Ц6] Масленка 1.3.Ц6
24 20-19-28 Кольцо
25 401016 Кольцо
26 [Кольцо 095-101-36-2-2] Кольцо 095-101-36-2-2
27 50-19-96 Диск
28 700-32-2193 Штифт
29 20-19-19 Диск
30 700-40-2163 Манжета
31 700-38-2814 Пружина
32 15-19-36 Палец
33 15-19-37 Сухарик
34 20-19-18 Втулка
35 20-19-23 Заглушка
36 15-19-15 Козырек
37 700-30-2017 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
