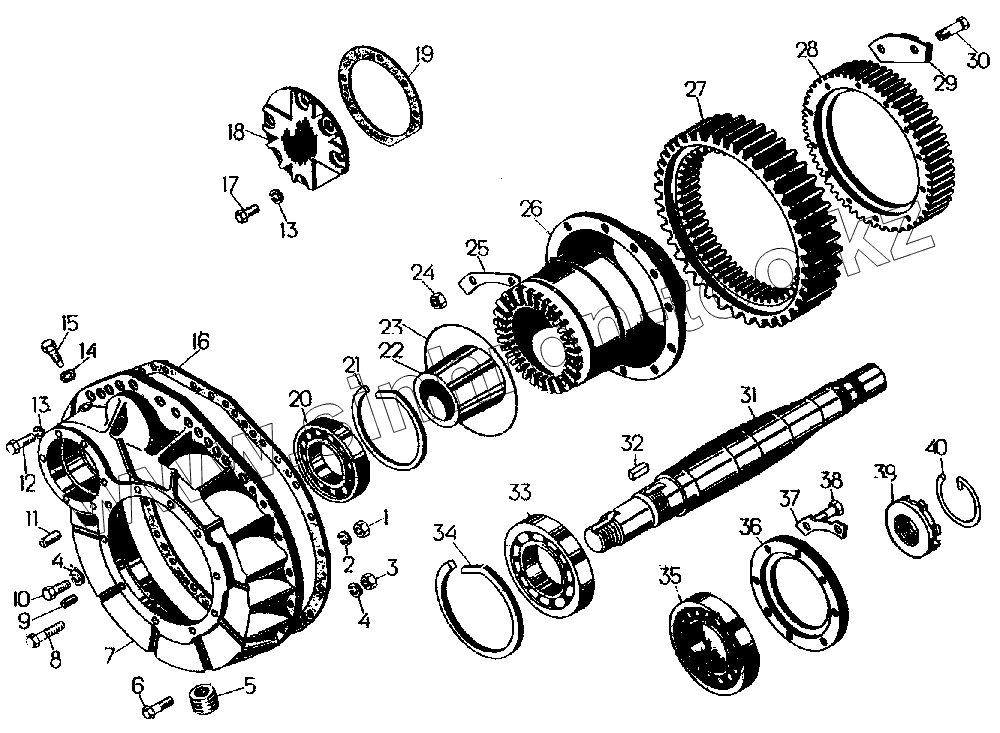

Каталог запасных частей к технике: ЧТЗ Т-10.02. Редукторы бортовые (продолжение)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 60-19-142 | 60-19-142 | Кожух | |
| 1 | 3014 | Гайка | |
| 2 | [Шайба 20 ОТ 65Г 09] | Шайба 20 ОТ 65Г 09 | |
| 3 | 30246 | Гайка | |
| 4 | [Шайба 16 ОТ 65Г 09] | Шайба 16 ОТ 65Г 09 | |
| 5 | 19289СП | Пробка | |
| 6 | 28417 | Болт | |
| 7 | 50-19-141 | Кожух | |
| 8 | 700-28-2320 | Болт | |
| 9 | 700-32-2203 | Штифт | |
| 10 | 2837 | Болт | |
| 11 | 700-32-2210 | Штифт | |
| 12 | [Болт М12-6gх50.58.019] | Болт М12-6gх50.58.019 | |
| 13 | [Шайба 12 ОТ 65Г 09] | Шайба 12 ОТ 65Г 09 | |
| 14 | [Кольцо 014-018-25-2-2] | Кольцо 014-018-25-2-2 | |
| 15 | 60-21-8 | Стопор | |
| 16 | 700-40-4092 | Прокладка | |
| 17 | 2816 | Болт | |
| 18 | 50-19-143-01 | Крышка | |
| 19 | 700-40-7109 | Прокладка | |
| 20 | [Подшипник 2224КМ] | Подшипник 2224КМ | |
| 21 | 19463 | Кольцо | |
| 22 | 24-19-34 | Втулка | |
| 23 | 700-40-2733 | Кольцо | |
| 24 | 700-30-2318 | Гайка | |
| 25 | 700-31-2262 | Пластина | |
| 26 | 50-19-145СП | Ступица | |
| 27 | 60-19-1 | Шестерня | |
| 28 | 60-19-2 | Венец | |
| 29 | 50-19-129 | Планка | |
| 30 | 700-28-2378 | Болт | |
| 31 | 24-19-37-01 | Полуось | |
| 32 | 700-34-2047 | Шпонка | |
| 33 | [Подшипник 228А] | Подшипник 228А | |
| 34 | 700-58-2341 | Кольцо | |
| 35 | [Подшипник 70-2228КМ] | Подшипник 70-2228КМ | |
| 36 | 20-19-22 | Крышка | |
| 37 | 700-31-2440 | Пластина | |
| 38 | 700-28-2173 | Болт | |
| 39 | 18-19-33-1 | Гайка | |
| 40 | 19404 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
