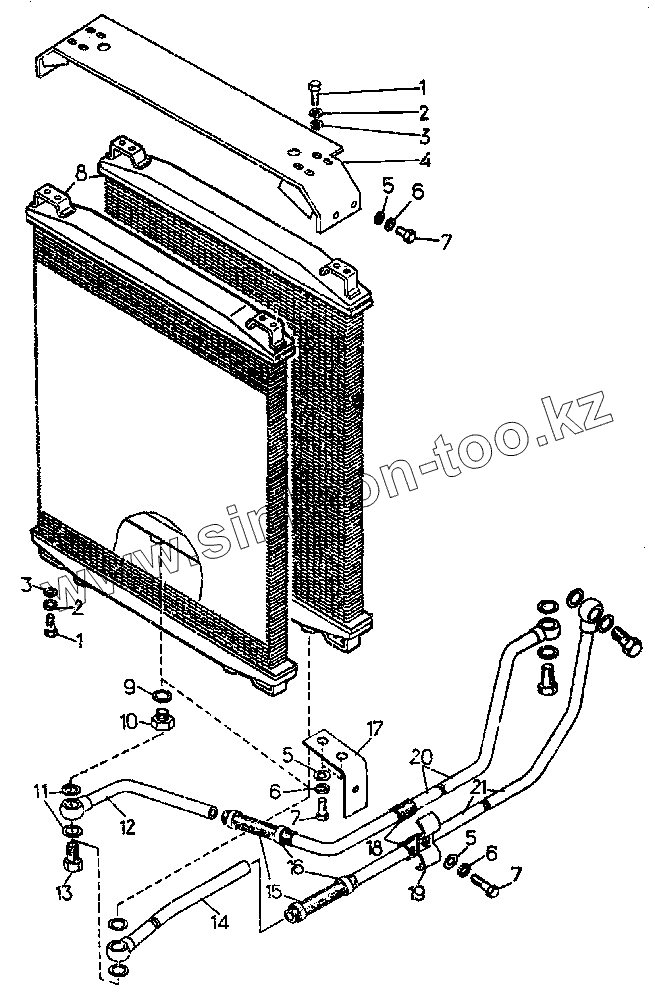

Каталог запасных частей к технике: ЧТЗ Т-10.02. Радиаторы масляные

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
5
5
6
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 [Болт М8х25.58.019] Болт М8х25.58.019
2 [Шайба 8Т 65Г 09] Шайба 8Т 65Г 09
3 31386-2 Шайба
4 64-09-120СП Крышка
5 31308 Шайба
6 [Шайба 10 ОТ 65Г 09] Шайба 10 ОТ 65Г 09
7 [Болт М10х20.58.019] Болт М10х20.58.019
8 130У.09.010 Радиатор масляный
9 261164 Кольцо
10 700-41-3412 Штуцер
11 [Кольцо 22х30] Кольцо 22х30
12 64-09-117СП Труба
13 700-41-3306 Болт полый
14 64-09-116СП Труба
15 700-46-2180 Рукав
16 700-41 -2235-10СП Хомут
17 50-09-133СП Кронштейн
18 42212 Муфта
19 50-60-230 Прижим
20 50-09-135СП Труба
21 50-09-134СП Труба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
