Каталог запасных частей к технике: ЧТЗ Т-10.02. Радиатор

Тип техники

Марка

Модель

Схема

1

1

2

3

3

4

5

5

6

6

6

6

6

7

7

8

9

10

11

12

12

13

13

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

28

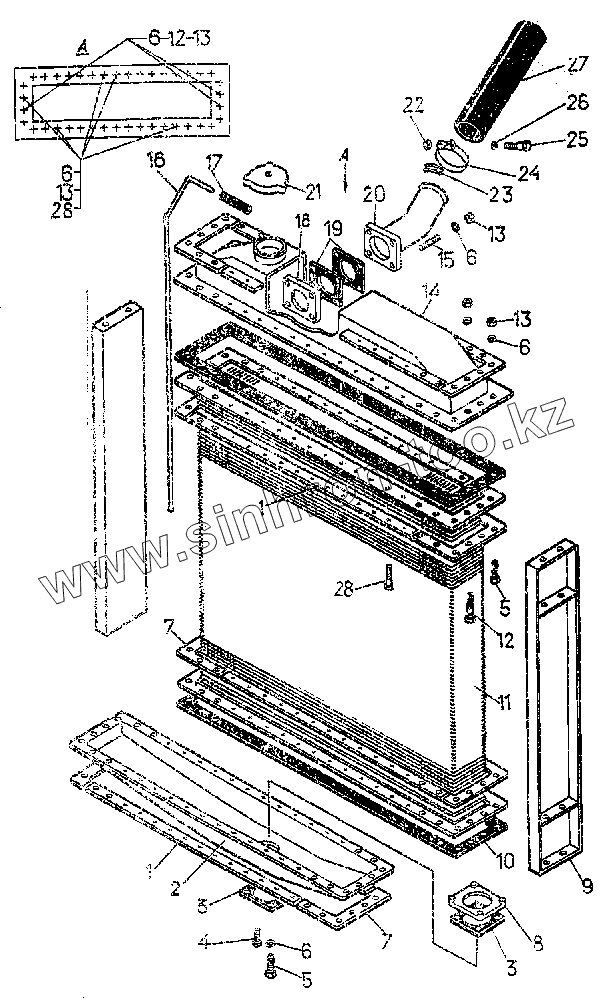

Позиция на иллюстрации	Заводской номер детали		Название детали
37-26-139СП	37-26-139СП		Хомут
130У.13.030-1	130У.13.030-1		Бак верхний в сборе
130У.13.050	130У.13.050		Бак нижний в сборе
130У.13.010-1	130У.13.010-1		Радиатор
1	130У.13.231		Накладка
2	130У.13.208		Бак нижний
3	130У.13.213		Прокладка
4	[Винт В.М6-6gх12.58.019]		Винт В.М6-6gх12.58.019
5	[Болт М8х25.88.35.019]		Болт М8х25.88.35.019
6	[Шайба 8.65Г]		Шайба 8.65Г
7	130У.13.232		Накладка угловая
8	130У.13.217		Фланец
9	130У.13.240		Стойка
10	130У.13.233		Прокладка
11	130У.13.020		Сердцевина радиатора
12	[Болт М8х30.58.019]		Болт М8х30.58.019
13	[Гайка М8.6.019]		Гайка М8.6.019
14	130У.13.206		Бак верхний
15	[Шпилька М8-6gх35.66.019]		Шпилька М8-6gх35.66.019
16	24--08-192		Трубка
17	700-40-3479		Рукав
18	85У.13.340-1СБ		Фланец
19	МО 49.13.133		Прокладка
20	130У.13.207-1		Патрубок
21	А21.05.480		Крышка
22	[Гайка М8.6.019]		Гайка М8.6.019
23	37-26-71		Накладка
24	37-26-70		Лента хомута
25	700-28-2176		Болт
26	700-31-2269		Шайба стопорная
27	700-46-2041		Рукав
28	[Болт М8х35.88.35.019]		Болт М8х35.88.35.019

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
