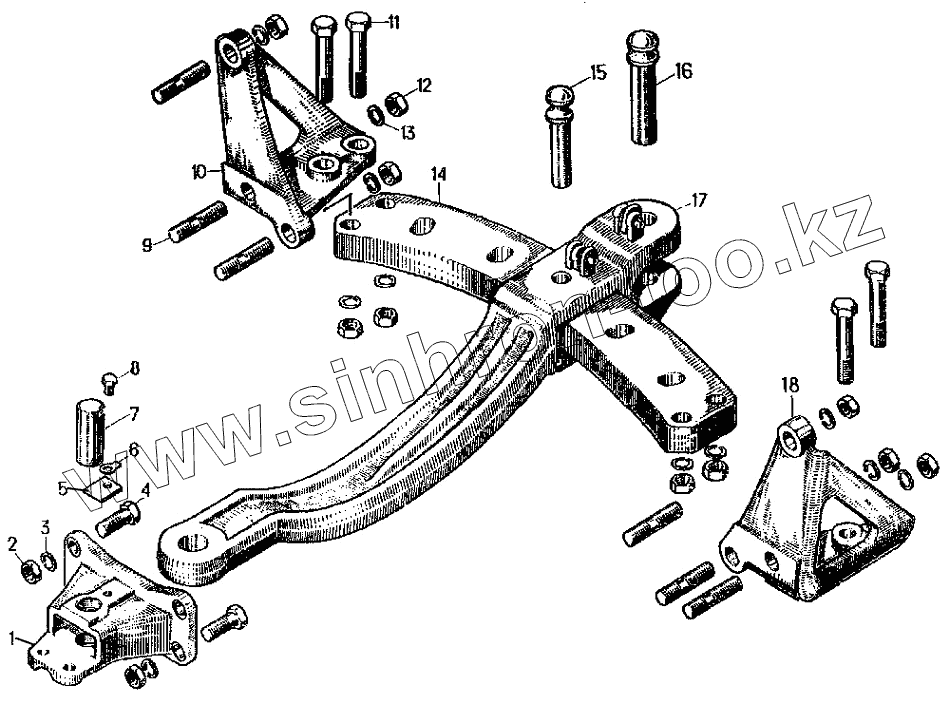

Каталог запасных частей к технике: ЧТЗ Т-10.02. Прицепное устройство маятникового типа

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
20400СП 20400СП Прицепное устройство
1 20444 Кронштейн передний
2 [Гайка М24.6.019] Гайка М24.6.019
3 [Шайба 24Т 65Г 09] Шайба 24Т 65Г 09
4 [Болт М24х75.88.45.019] Болт М24х75.88.45.019
5 20446 Планка
6 700-31-2482 Шайба
7 20445 Ось
8 [Болт М12х1,25х25.58.019] Болт М12х1,25х25.58.019
9 29338 Шпилька
10 20340 Кронштейн левый
11 28446 Болт
12 [Гайка М30х2-8.019] Гайка М30х2-8.019
13 [Шайба 30 65Г 09] Шайба 30 65Г 09
14 20472 Площадка
15 20347 Штырь площадки
16 20348 Штырь серьги
17 50-51-119СП Серьга
18 20341 Кронштейн правый
