Каталог запасных частей к технике: ЧТЗ Т-10.02. Площадка

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

5

5

6

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

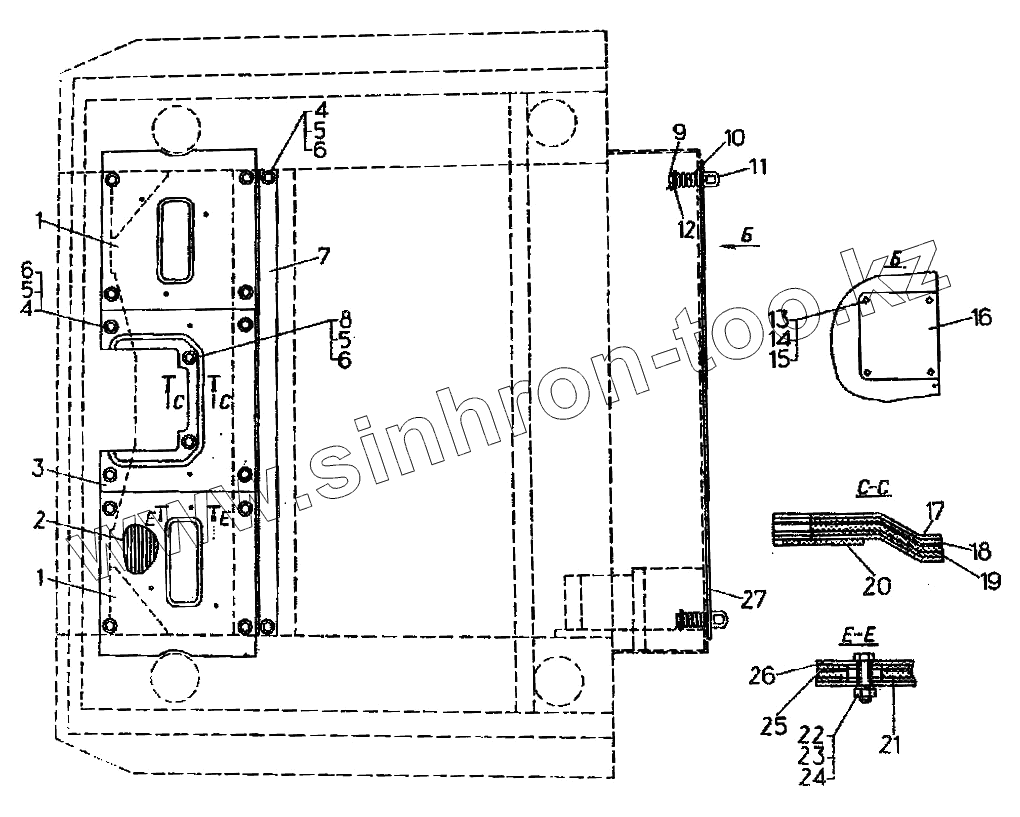

Позиция на иллюстрации	Заводской номер детали		Название детали
64-24-6СП	64-24-6СП		Площадка
1	64-24-151СП		Панель
2	700-40-7822СП		Коврик
3	64-24-152СП		Панель
4	[Болт М12х45.58.019]		Болт М12х45.58.019
5	[Шайба 12 ОТ 65Г 09]		Шайба 12 ОТ 65Г 09
6	31372		Шайба
7	64-24-142СП		Балка
8	[Болт М12х35.58.019]		Болт М12х35.58.019
9	[Шплинт 3,2х18]		Шплинт 3,2х18
10	38385		Пружина
11	18-25-32		Упор
12	18-25-31		Шайба-колпачок
13	[Болт М6х16.58.019]		Болт М6х16.58.019
14	[Гайка М6.6.019]		Гайка М6.6.019
15	[Шайба 6Т 65Г 09]		Шайба 6Т 65Г 09
16	50-24-393		Крышка
17	64-24-108		Панель
18	700-40-7820		Прокладка
19	700-40-7908		Прокладка
20	700-40-7909		Прокладка
21	700-40-7907		Прокладка
22	[Болт М8х30.88.35.019]		Болт М8х30.88.35.019
23	[Гайка М8.6.019]		Гайка М8.6.019
24	[Шайба 8Т 65Г 09]		Шайба 8Т 65Г 09
25	700-40-7821		Прокладка
26	64-24-107		Панель
27	50-24-400		Щиток
