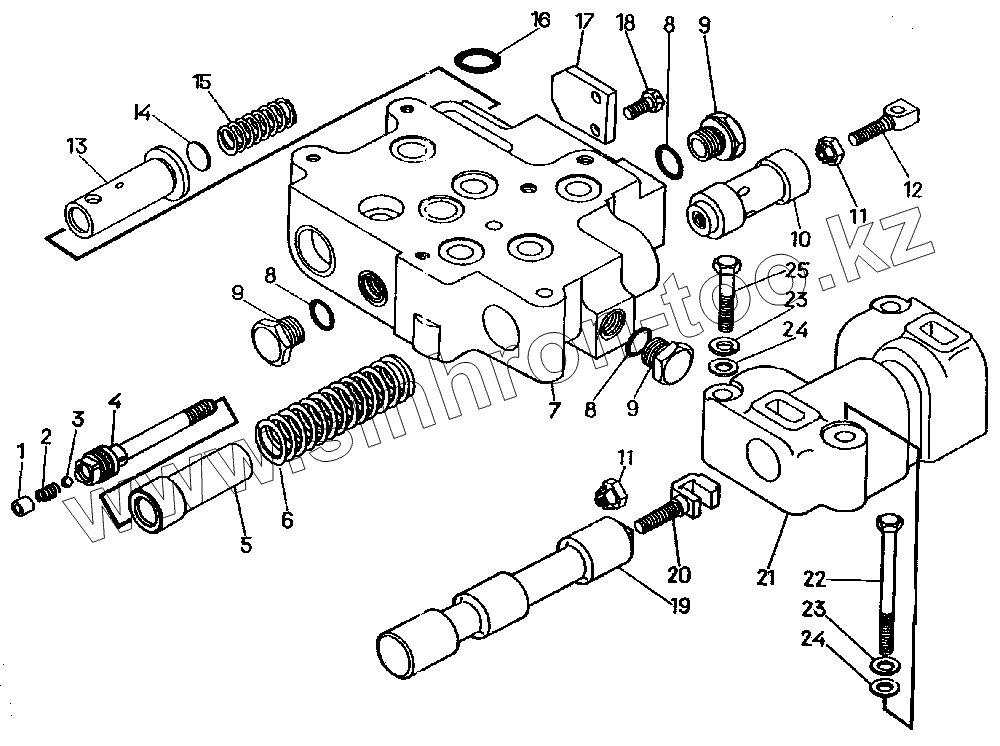

Каталог запасных частей к технике: ЧТЗ Т-10.02. Плита и блок реверса

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

8

9

9

9

10

11

11

12

13

14

14

15

16

17

18

19

20

21

22

23

23

24

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
64-12-202СП	64-12-202СП		Блок реверса
64-12-204СП	64-12-204СП		Клапан предохранительный
64-12-201 СП	64-12-201 СП		Плита
1	62-12-511		Заглушка
2	700-38-2676		Пружина
3	[Шарик Б 6-200]		Шарик Б 6-200
4	64-12-356		Шток
5	64-12-357		Втулка
6	700-33-2782		Пружина
7	64-12-303		Корпус
8	[Кольцо 018-022-25-2-2]		Кольцо 018-022-25-2-2
9	700-37-2130		Пробка
10	64-12-355		Золотник
11	62-12-512		Стопор
12	64-12-353		Тяга
13	62-12-509		Клапан
14	64-12-368-1		Проставка
14	64-12-368		Проставка
15	700-38-2678		Пружина
16	[Кольцо 022-028-36-2-2]		Кольцо 022-028-36-2-2
17	62-12-510		Планка
18	28473		Болт
19	64-12-352		Золотник
20	64-12-354		Тяга
21	64-12-304		Корпус
22	[Болт М10-6gх130.58.019]		Болт М10-6gх130.58.019
23	[Шайба 10 ОТ 65Г 09]		Шайба 10 ОТ 65Г 09
24	31308		Шайба
25	[Болт М10х70.58.019]		Болт М10х70.58.019

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
