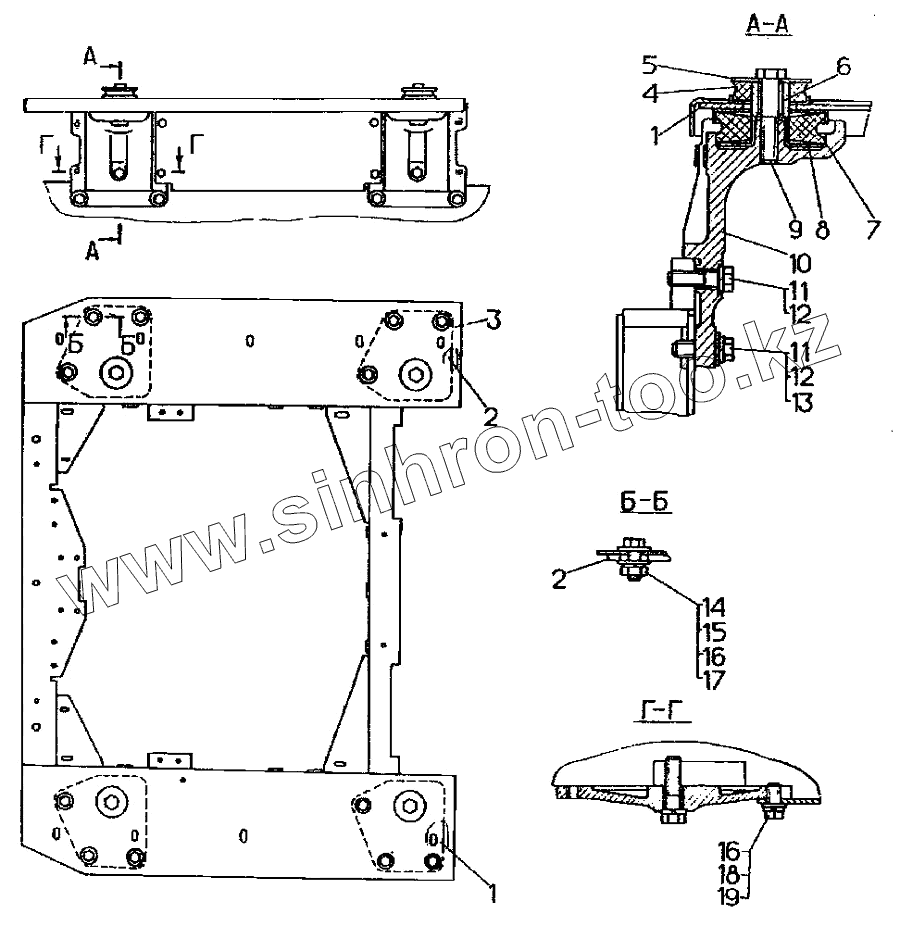

Каталог запасных частей к технике: ЧТЗ Т-10.02. Платформа

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
4
5
6
6
7
7
8
8
9
10
11
11
12
12
13
14
15
16
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
64-24-7-01СП 64-24-7-01СП Платформа
1 50-24-276СП Опора
2 50-24-277СП Опора
3 64-24-141СП Платформа
4 700-40-7217-1 Амортизатор
4 700-40-7217 Амортизатор
5 64-24-19-02 Пластина
6 64-24-22 Втулка
6 64-24-22-01 Втулка
7 700-40-7216 Амортизатор
7 700-40-7216-1 Амортизатор
8 64-24-20 Опора
8 64-24-20-01 Опора
9 700-28-2488 Болт
10 64-24-18 Кронштейн
11 28582 Болт
12 [Шайба 20 ОТ 65Г 09] Шайба 20 ОТ 65Г 09
13 31340-01 Шайба
14 28554 Болт
15 [Гайка М16х1,5-6Н.6.019] Гайка М16х1,5-6Н.6.019
16 [Шайба 16 ОТ 65Г 09] Шайба 16 ОТ 65Г 09
17 700-31-2586 Шайба
18 28431 Болт
19 31477 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
